完整的稱重系統通常由稱重傳感器和稱重顯示器（即稱重儀器）組成，下面將對其進行詳細介紹。

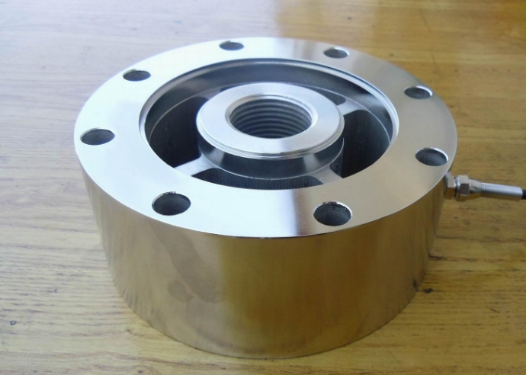

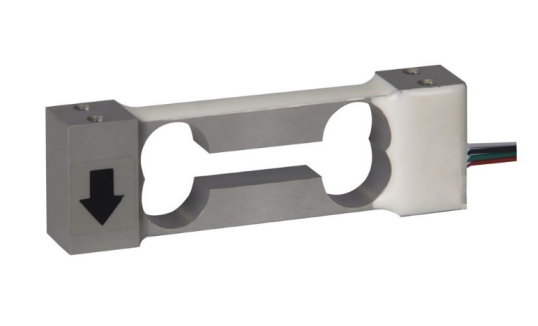

一：稱重傳感器

有四線制和六線制稱重傳感器。

四線制：

EXC +，EXC-：電源線，即儀器到傳感器的直流電源。

SIG +，SIG-：信號線，即傳感器輸出的信號線，輸出到儀器。

六線制：

除了上述四根導線之外，還有四根導線系統之外的兩根導線：

SEN +，SEN-：反饋線，即傳感器會將實際接收到的電壓值反饋給稱重儀器。

二：稱重傳感器與儀器的連接方式

1.傳感器接線盒

傳感器電線匯集在接線盒中，并通過主電纜連接到儀器。

2.直接并聯

總電纜被儀器連接一根，并且現場的所有傳感器均已連接到該電纜。

三：如何判斷稱重傳感器的質量？

首先，我們必須知道在什么情況下需要判斷傳感器的好壞。有兩點：

1.儀表顯示的重量與實際重量不匹配，相差比較大。

當我們使用標準砝碼檢查秤的準確性時，如果發現儀表顯示的砝碼與砝碼的砝碼相差很大，并且標定不能更改秤的零點和量程，則我們必須考慮傳感器是否未損壞。在實際工作中，我們遇到過這樣的情況：一個包裝秤，裝滿飼料的包裝重量為20KG，但是當用電子秤檢查包裝重量時，它或多或少，并且目標量為20KG則大不相同。

2.警報代碼“ OL”出現在儀表上。

此代碼表示超重。如果指示燈頻繁報告此代碼，請檢查傳感器是否損壞。

四：如何判斷傳感器的質量

1.測量電阻

（1）如果有傳感器說明手冊，會容易得多。首先使用萬用表測量傳感器的輸入和輸出電阻，然后將其與說明手冊進行比較。如果差異很大，它就是壞了。

（2）如果沒有說明手冊，則測量輸入電阻，即EXC +和EXC-之間的電阻；輸出電阻，即SIG +和SIG-之間的電阻；橋電阻，即EXC +至SIG +，EXC +至SIG-，EXC-至SIG +，EXC-至SIG-之間的電阻。

如果不滿足，則可以確定傳感器已損壞。

2.測量電壓（儀表已通電）

我們接觸的傳感器的輸出靈敏度通常為2 mv / V，這意味著傳感器輸出信號的每1V激勵電壓對應于2 mv的線性關系。

無負載時，使用萬用表的mv文件測量SIG +和SIG-線之間的mv數。如果約為1-2毫伏，則是正確的；如果mv數特別大，則表明傳感器已損壞。

加載時，它會與加載的重量成比例增加，最大值為5V（激勵電壓）* 2 mv / V（靈敏度）=約10mv，如果不是，則表示傳感器已損壞。
