煤礦皮帶機電子皮帶秤介紹
作者：admin 閱讀量：次 發表時間：2020-07-24 01:11
煤礦,皮帶機,電子,皮帶,秤,介紹,稱重,給,料機,
稱重給料機將經過皮帶上的物料，通過稱重秤架下的稱重傳感器進行檢測重量，以確定皮帶上的物料重量；裝在尾部滾筒或旋轉設備上的數字式測速傳感器，連續測量給料速度，該速度傳感器的脈沖輸出正比于皮帶速度；速度信號與重量信號一起送入皮帶給料機控制器，產生并顯示累計量/瞬時流量。給料控制器將該流量與設定流量進行比較,由控制器輸出信號控制變頻器調速，實現定量給料的要求（如圖1）。
圖1：稱重給料機工作原理示意圖
可由上位PC機設定各種相關參數，并與PLC實現系統的自動控制。它可以采用兩種運行方式：自動方式和半自動/手動方式。
通過在工控機上選擇的預先編好的配方，配方確定后啟動系統。配料系統根據配方的設定自動控制各配料給料機運行。
? 半自動方式/手動方式 由人工在控制器上設定配方的配比，手動啟動控制器，積算儀控制變頻器和稱重式給料機加料。
稱重給料機系統組成：
稱重給料機系統主要包括：
秤架（包括安裝支架） 稱重傳感器
速度傳感器 手動掛碼校驗裝置
防跑偏措施 頭部刮板
內清掃 拉緊裝置
配料秤的密封罩 支撐架
膠帶 托輥、
輥筒
結構件(卸料端帶有襯板的卸料漏斗
拖料端帶拖料漏斗及手動調節門等)
變頻調速電機、
接線盒及連接電纜（稱重傳感器之間）
通訊連接設施（稱重給料機系統）
數字顯示表
標定及調校設施
成套儀表盤
（如圖2）。
圖2：稱重給料機的組成示意圖
稱重給料機的核心部分是皮帶秤（如圖3）。皮帶秤的主要組成由秤架、積算儀和速度傳感器組成；而稱重給料機系統的結構特點和精度主要由皮帶秤的設計結構決定。

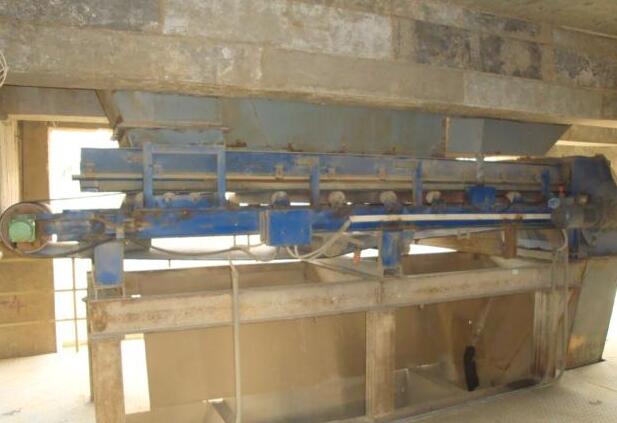

圖3：皮帶秤是稱重給料機的核心部分
