產品名稱：DDZ系列皮帶機斷帶抓捕器

概述：

   DDZ系列斷帶抓捕器正常情況下作托輥使用，當發生斷帶或逆止器失效時，可迅速抓捕膠帶輸送機膠帶斷裂或失控后突然下滑的重、空段膠帶，直至卡死為止，避免膠帶下滑造成的影響，該產品具有防跑偏功能，還可作卡帶器使用。
使用范圍：
    斷帶抓捕器主要適用于向上運輸?shù)哪z帶輸送機。特別適用于大傾角，重負荷，長距離的上山普通型或強力型膠帶輸送機。
產品性能特點

DDZ系列斷帶抓捕器在皮帶輸送機在正常運行時，斷帶抓捕器的兩塊制動閘快和可逆止托輥與皮帶接觸。當發生斷帶時，載有物料的皮帶下垂下滑，壓在斷帶抓捕器的可逆止托輥和左右兩側下制動平面閘塊上。

形技術參數：
1、膠帶寬度≥500mm。
2、向上運行傾角>6度。
3、機架形式: 固定式 拆卸式 掉掛式。
4、拖輥槽型角<60度。
5、單側最大制動寬度 140mm
6、額定制動力 2300Kg
7、抓捕器破壞載荷 >3500Kg
8、最大滑動距離 3000mm
軌道快速斜向上位移，逐漸縮小上、下制動塊間的距離，最終將下滑皮帶抓捕夾住。
DDZS系列上帶抓捕器特點：

1、設計新穎，結構合理，動作靈敏，安全可靠。
2、采用沿線多點布置，克服了斷帶點隨機變化的弊端。
3、工作機構采用局部斷面制動，可擺動閘塊機構，適用范圍廣。
4、采取與膠帶接觸觸發方式，觸發動作迅速、靈敏、安全可靠。
5、采用離心撥爪無磨損運行方式，使用壽命長。
6、產品多功能。除具斷帶功能外．還可作防跑偏、逆止器、卡帶器使用等。
DDZX系列下帶抓捕器特點：

1、采用分體式結構、安裝靈活、方便。
2、斷帶信號取自上膠帶，準確可靠，以免發生誤動作。
3、采用沿線布置，克服斷帶點隨機變化的弊端。
4、采用與膠帶接觸觸發方式，動作靈敏可靠。
5、調整方便、快捷、動作靈敏。
DDZ系列斷帶抓捕器應根據膠帶的寬度，長度及膠帶輸送機的安裝傾角等參數，確定斷帶抓捕器的使用數量、具體選擇見下表。

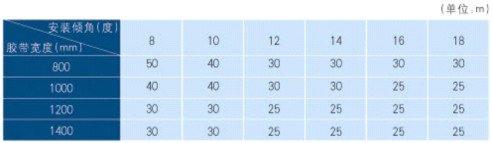

DDZS系列上帶抓捕器沿線布置的平均距離

DDZX系列下帶抓捕器沿線布置的平均距離
