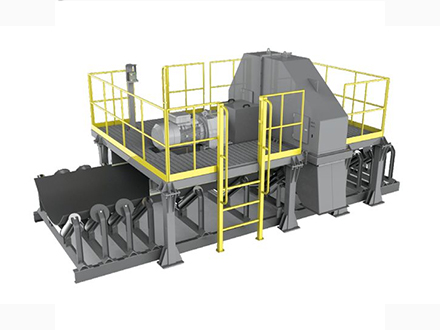

PDCY皮帶采樣機

一、適用范圍：

皮帶中部自動采制樣系統是專門針對皮帶入廠煤、入爐煤等散狀物料采樣而專門設計的，廣泛應用于電廠、煤礦、港口、冶金、鋼廠等廠礦企業的散狀物料采制樣。

二、工作流程

初級采樣機安裝在輸煤皮帶機中部，由PLC直接控制，按設定的時間間隔對皮帶機中部的物料進行全斷面截取，所取物料經溜槽進入皮帶給料機，皮帶給料機把物料均勻持續送入破碎機，破碎機按照規定的粒度對物料進行破碎，破碎后的物料通過縮分器進行縮分，樣品被自動收集，最終樣品用于化驗室水分樣和成分樣的測定，余料被返回到當前運行的皮帶中。整個采樣、制樣、收集樣過程滿足國家相關的最新標準，所采樣品代表性強，能正確反映進廠物料質量的真實性。

三.設備組成：
皮帶中部自動采制樣系統主要由初級采樣機、皮帶機、破碎機、縮分器、樣品收集器、輸送棄料裝置、電氣控制系統及監控系統等組成。

四、產品特點
1）采樣切割頭根據主皮帶速度以及傾斜角度安裝，保證采樣軌跡垂直皮帶，采樣機裝有自動保護裝置和來煤報警裝置，確保全斷面采樣，采樣代表性強，真實可靠；
2）采樣切割頭裝有特種橡膠制作的刮掃器不刮傷皮帶，可選配特制的五托輥與輸送帶相配套保證全斷面采樣；
3）采樣頭裝有安全保護裝置，有效地防止采樣切割頭的誤動作及其在故障狀態下能自動復位，不影響主皮帶正常運行；

4）采樣機采樣周期基本間隔為可調，可調節范圍為1-9999S；

5）整機結構設計緊湊、安裝方便、操作安全、易于維護。

6）采制樣設備全封閉除塵，減少了揚塵污染，改善了環境。

7）以PLC為核心構成的自動控制系統，設有手動、就地自動/遠程控制功能，以滿足不同情況需要，人機界面美觀、操作便捷，程序自動運行，現場無人值守。

五、技術參數

1.設備型號：PDCY

2.皮帶寬度：500-2200mm

3.采樣方式：旋轉式采樣

4.采樣周期：1-9999（可調)

5.采樣物料：煤炭、焦炭、礦粉等

6.制樣粒度：≤6或≤13mm

7.水分適應范圍：<25%

8.系統水分損失：<1%

9.縮分比：1/10-1/100

10.控制方式：PLC自動/手動控制
