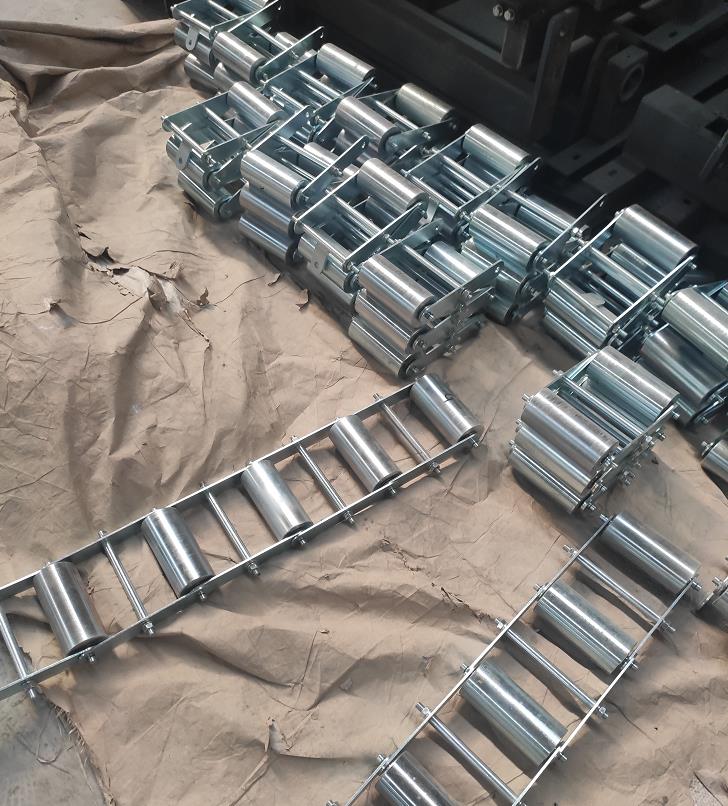

SY-CLM-I型鏈碼
概述
皮帶秤鏈碼校驗裝置,廣泛應用在電力、冶金、化工、碼頭、建材、煤礦等使用電子皮帶秤計量散狀物料的場合,是一種模擬負荷標準器,能更方便地校準皮帶秤,簡單快捷、省時、省力,是一種標定電子皮帶秤的理想設備。
工作原理:
鏈碼模擬皮帶上每米物料的負荷置于運行中的皮帶上,兩端用軟繩呈“八”字形牽拉以防走偏或同皮帶一起滑行,其鏈碼工作長度應能覆蓋電子皮帶秤的稱重區域以及稱重區域前后二組托輥。記錄皮帶一圈的長度和運行的圈數,與鏈碼的標稱值之積作為基準值,以稱重儀表在上述情況下的累積量為基準值比較就能確定電子皮帶秤的實際誤差,是否在允許范圍內,便能檢定其計量精度是否合格。
SY-CLM型靜態鏈碼校驗裝置安裝于電子皮帶秤秤體處的輸送機上方位置,本裝置在對電子皮帶秤校驗時,可自動平穩地將鏈碼落放在皮帶秤秤體上,以完成對電子皮帶秤準確度的靜態校驗。
結構形式:本裝置收放鏈碼有兩種形式可選,卷揚式或臥式。
卷揚式:為電機減速機帶動卷盤卷筒,由電控裝置實現對鏈碼的自動收和放。
箱式:是鏈碼存放在箱體中的形式,平常不用時存放在箱體中,使用時由電控裝置操作,將鏈碼 自動放至秤體上方的皮帶上。
主要特點
◆ 鏈碼安裝在皮帶上方位置,校驗過程方便快捷,自動化程度高,省時省力,準確可靠;
◆ 鏈碼的收放均由電控系統自動操作,并設有遠方輸出接點,供程控室遠控;
◆ 當輸送機上方有較大空間時,可選用卷揚式收放裝置,而當空間較狹窄時,可選用臥式收 放裝置;
主要技術參數:
鏈碼單位重量(kg/m) | 5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、200 |
鏈碼精度 | M11級 |
系統精度 | ±0.1% |
校驗皮帶秤容量 | 1-6000t/h |
適用輸送帶寬度 | 500-2200mm |
總功率 | 4kw |
儀表輸出接口 | RS232/485,4-20mA,固態繼電器脈沖輸出 |
工作環境要求:
◆ 環境溫度:-35℃--65℃;
◆ 電源:220VAC(+10%/-15%),50HZ(±2%)控制回路部分
380VAC(+10%/-15%),50HZ(±2%)收放驅動部分
