50kg鍍鋅鏈碼 XLM系列效驗鏈碼
作者：admin 閱讀量：次 發表時間：2021-05-10 09:17
50kg,鍍鋅,鏈碼,XLM,系列,效驗,卷揚,鏈碼,XLM
卷揚鏈碼 XLM系列效驗鏈碼 電動卷揚鏈碼 箱體式效驗鏈碼
XLM型靜態鏈碼校驗裝置安裝在皮帶輸送機上的電子皮帶秤進行動態校驗的設備,廣泛應用在電力、冶金、碼頭、建材、煤礦等使用電子皮帶秤計量散狀物料的場合。
XLM型靜態循環鏈碼校驗裝置可以實現對電子皮帶秤精度的動態自動校驗,通常用于校驗準確度等級為(0.5)-(2.0)之間的各類電子皮帶秤.
工作原理:
XLM型靜態循環鏈碼校驗裝置在電子皮帶秤現場附近,安裝于電子皮帶秤秤體處的輸送機上方位置,本裝置在對電子皮帶秤校驗時，可自動平穩地將鏈碼落放在皮帶秤秤體上，以完成對電子皮帶秤準確度的靜態校驗.
本裝置收放鏈碼有兩種形式可選，卷揚式或臥式；
卷揚式為電機減速機帶動卷盤卷筒，由電控裝置實現對鏈碼的自動收放；
臥式是鏈碼存放在箱體中的形式，平常不用時存放在箱體中，使用時由電控裝置操作，將鏈碼自動放至秤體上方的皮帶上，常用于輸送機上方空間較小的場合。
系統主要特點：
◆ 鏈碼安裝在皮帶上方位置，校驗過程方便快捷，自動化程度高，省時省力，準確可靠；
◆ 鏈碼的收放均由電控系統自動操作，并設有遠方輸出接點，供程控室遠控；
◆ 當輸送機上方有較大空間時，可選用卷揚式收放裝置，而當空間較狹窄時，可選用臥式收放裝置；
◆ 當選用卷揚式收放裝置時，有兩種方案供用戶參考，一種方案是將卷揚收放裝置固定在輸送機框架上，需要一臺輸送機配一套收放裝置，另一種方案是將收放裝置固定在輸送機上方的皮帶廊頂部，并且可以在手動或電控狀態下橫向移動，用以達到一套收放裝置標定兩臺輸送機上皮帶秤的目的，可節約成本；
卷揚鏈碼 XLM系列效驗鏈碼 電動卷揚鏈碼 箱體式效驗鏈碼
主要技術參數：
鏈碼單位重量(kg/m) 5、10、20、30、40、50、60、70、80、90、100、110、120、130、140、150、160
鏈碼精度 M11
鏈碼長度 7.2m/8.2m
校驗皮帶秤容量 1-6000t/h
適用輸送帶寬度 500-2200mm
總功率 0.25kw-2.2kw
儀表輸出接口 開關量 觸點容量5A/220VAC
鏈碼校準

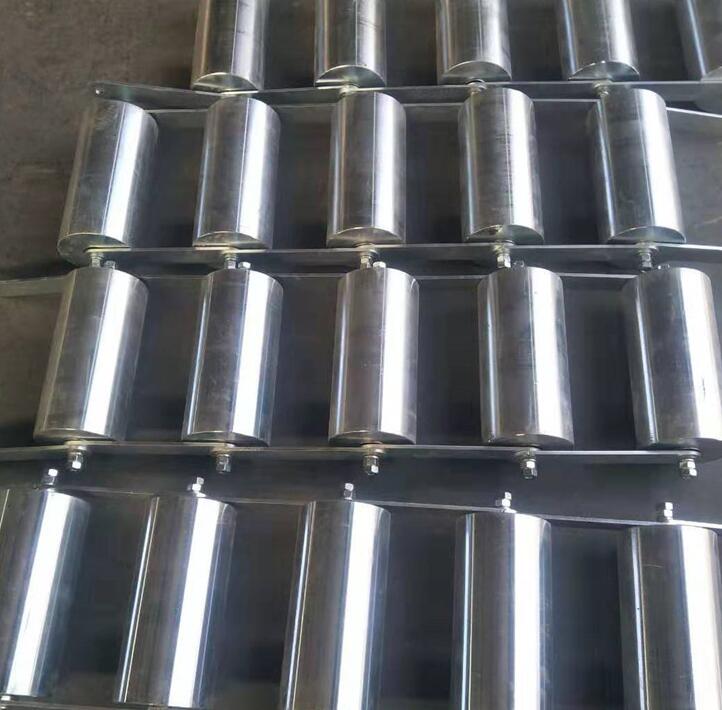

校驗鏈碼由一系列重量均等的滾子及其連接裝置組成，皮帶運行時，滾子在皮帶上原地轉動，鏈碼的重量可以模擬物料對稱重系統的作用力，通過計算相應的理論重量和皮帶秤示值相比較來實現對皮帶秤的校準。這種校準方式更接近實物運行的狀態.
