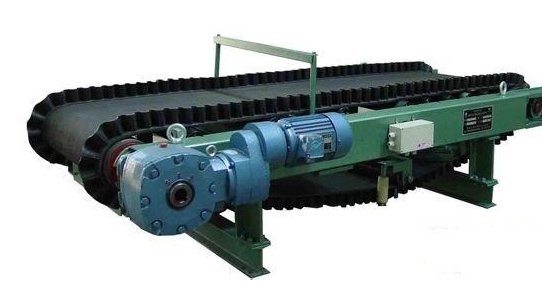

一．電子皮帶稱的原理

1.當物料在皮帶秤上運行至皮帶秤的位置時，它將在皮帶秤的稱重輥上產生向下的力，并且該力通過稱重體施加到稱重傳感器上。傳感器內部彈性體上的電阻應變計電阻發生變化時，該電阻變化將轉換為電壓信號，并通過測量電路輸出到稱重顯示器。

2.電阻應變傳感器的原理：被測負載作用在彈性體上，使彈性體變形，導致電阻計的電阻發生變化，該電阻變化被轉換為通過測量電路輸出的電信號。測量電路均采用惠斯通電橋布線。

惠斯通電橋原理圖：當傳感器的應變儀電阻的電阻由于材料的重力而變化時，U0將會變化，并且U0與應變儀電阻的變化具有線性關系。

二．傳感器類型：

1.S型和方形。前者主要用于鐵路衡和卡車衡。后兩個用于皮帶秤。

2.傳感器的主要參數：

1）傳感器輸出電阻：349—355Ω；

2）傳感器輸入電阻：390-450Ω;

3）額定負荷：目前使用300kg和500kg；

三．傳感器接線：

1.第一階段的皮帶秤傳感器的導線和第二階段新安裝的皮帶秤傳感器的導線皮膚為橙色。這種類型的傳感器的接線是：

藍色輸出+;黑色輸出-;白色輸出+;紅色輸出

四．皮帶秤常見故障：

1.無皮帶速度：這種皮帶秤的皮帶速度表采用非接觸式，速度表的主動輥安裝在回程皮帶上，步進電機和主動輥通過銷型連接，然后將步進電機的驅動軸插入主動輥一側的軸腔中，并用螺栓擠壓并固定。因此，請檢查以下內容：

2.擠出螺栓沒有松動，以確保步進電機和主動支撐之間的良好連接。

3.步進電機已牢固固定。

4.步進電機未損壞，輸出正常。步進電機為兩線制，輸出為交流電，最大輸出電壓不超過15V。

5.皮帶稱重指示器的瞬時流量為負：故障發生在2009年和改造前的10年。檢查發現，皮帶秤空時，皮帶秤兩側的傳感器輸出電壓約為4mV，而皮帶秤空時，此時使用的金鐘傳感器的輸出電壓應約為6mV，因此確定傳感器已損壞。空刻度兩側的傳感器輸出應約為3.5mV。

因此，應進行以下檢查：

1.確認傳感器輸出電阻在正常范圍內。

2.確認傳感器輸入電阻在正常范圍內。

3.皮帶稱重顯示器的瞬時流量超過皮帶的正常流量范圍，并且皮帶速度下沒有瞬時流量：檢查發現傳感器的輸出電壓在傳感器的一側或兩側。皮帶秤超出正常范圍。
