產品說明 XLM電子皮帶秤國際通用系列標準鏈碼，符合中華人民共和國國家計量檢定規程JJG195-2002的規定，是一種模擬負荷標準器，可作為電子皮帶秤和稱 重給料機的校驗標定器。若選配自動收放卷揚裝置后，能更方便地校準和修正電子皮帶秤的計量精度。

工作原理：電子皮帶秤調零后，標準重量的砝碼在皮帶運行時，動態模擬物料狀態，鏈碼模擬皮帶上每米物料的負荷置于運行中的皮帶上，兩端用軟繩呈“八” 字形牽拉以防走偏或同皮帶一起滑行，其長度應能覆蓋電子皮帶秤的稱重托輥以及前后二組托輥，。記錄皮帶一圈的長度和運行的圈數，為鏈碼的標稱值之積作為 “基準值”。鏈碼通過秤體把重量傳給稱重傳感器，此時的皮帶運行速度為恒速，稱重儀表運算并顯示出瞬時和累計量。稱重儀表的累積量與基準值進行比較，確定 電子皮帶秤的實際誤差是否在要求范圍內，檢定其計量精度是否合格。

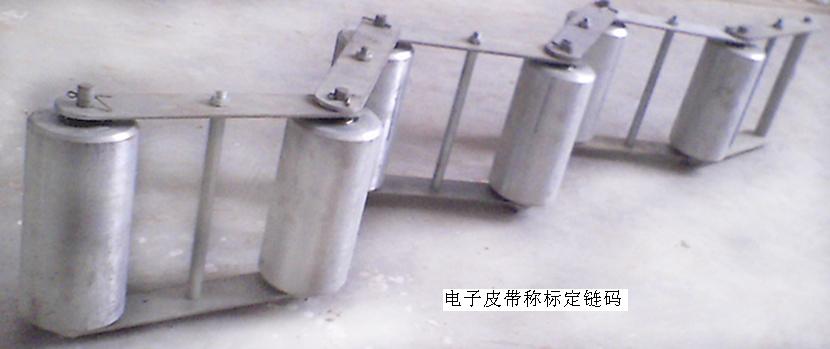

系統構成及特點： SMB-L型鏈碼標定裝置，由滾球、鏈片、內外連板和掛環等組成。
●標定精度高(靜態0.03％，動態0.1％)；
●結構簡單、造價低，接近實際；
●體積小，搬運方便；
●操作簡單方便，工作效率高； ※若選用自動收卷裝置時，整條鏈碼的放落、收卷均由電動卷揚機構來完成，更加方便、簡捷、省力。鏈碼收放可選用：卷揚式、臥式 （藏箱式）；
●卷揚式為電機減速機帶動卷盤卷筒，由電控裝置實現對鏈碼的自動收放；
●臥式是鏈碼存放在箱體中的形式，平常不用時存放在箱體中，使用時由電控裝置操作，將鏈碼自動放至秤體上方的皮帶上，常用于輸送機上方空間較小的場合。

設備主要特點：
鏈碼安裝在皮帶上方位置，校驗過程方便快捷，自動化程度高，省時省力，準確可靠；
當輸送機上方有較大空間時，可選用卷揚式收放裝置，而當空間較狹窄時，可選用臥式收放裝置;
當選用卷揚式收放裝置時，可將卷揚收放裝置固定在輸送機框架上，需要一臺輸送機配一套收放裝置，另一種方案是將收放裝置固定在輸送機上方的皮帶廊頂部，并 且可以在手動或電控狀態下橫向移動，用以達到一套收放裝置標定兩臺輸送機上皮帶秤的目的，可節約成本；

主要技術參數：
●鏈碼重量 5、10、20、30...200(kg/m)
●鏈碼精度 M11級
●秤 容 量 1-6000t/h
●皮帶寬度 500-2200mm
