第1章 技術參數及系統構成

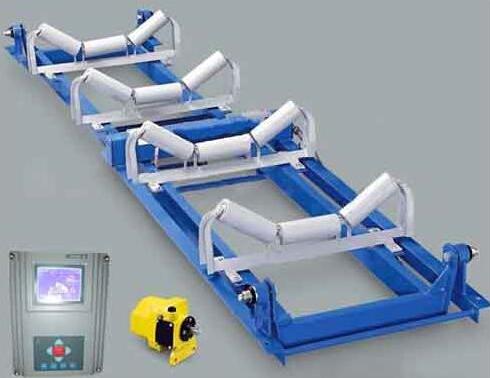

　　ICS-20A、17A、14A系列電子皮帶秤，是在皮帶輸送系統中對散狀物料進行連續計量的理想設備,具有結構簡單、稱量準確、使用穩定、操作方便、維護量少等優點，不僅適用于常規環境，而且適用于酸、堿、鹽及大氣腐蝕環境。廣泛地應用于冶金、電力、煤炭、礦山、港口、化工、建材等行業。

　　說明書主要對20A/17A、14A系列皮帶秤系統的安裝、運行、校準和維修等工作加以說明。有關擴展板（打印和通訊）僅作簡要介紹。

　　電子皮帶秤的技術參數及系統構成

　　1.1主要技術指標

　　1.1.1系統功能

　　動態累計誤差：20A皮帶秤系統優于±0.5%

　　17A皮帶秤系統優于±0.25%

　　ICS-14A皮帶秤系統優于±0.25%

　　稱量能力：6000t/h以下

　　皮帶寬度：500-2200mm

　　皮帶速度：0.1-4m/s

　　環境溫度：稱架-20℃-60℃

　　積算器-10℃-50℃

　　電子皮帶秤的技術參數及系統構成

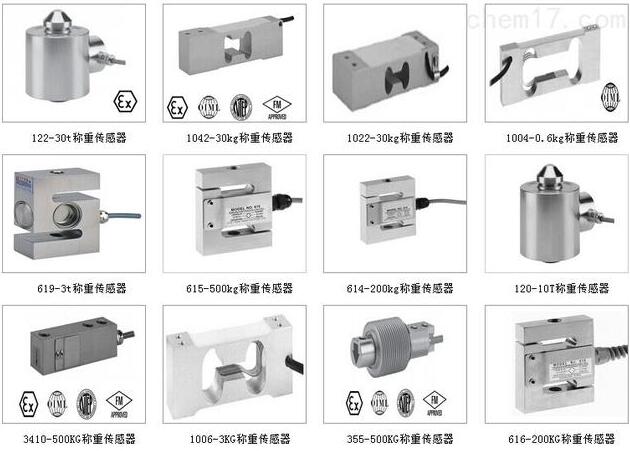

　　1.1.2載荷傳感器性能

　　非 線 性：小于額定輸出的0.05%

　　重 復 性：小于額定輸出的0.03%

　　滯 后：小于額定輸出的0.03%

　　激 勵：10VDC

　　電子皮帶秤的技術參數及系統構成

　　電子皮帶秤的技術參數及系統構成

　　1.1.3速度傳感器

　　頻率范圍：0-1.2KHZ 精確度0.05% 分辨率10-4米/秒

　　電子皮帶秤的技術參數及系統構成

　　1.1.4 HN9001電腦積算器性能

　　精 度：優于0.05%

　　電 源：220V-15%+10% 50HZ±2%;25VA

　　激勵電壓輸出：10±5%VDC

　　至速度傳感器增速板輸出：未穩壓的24VAC

　　累重顯示輸出：八位帶小數點，最小顯示0.01t

　　流量顯示輸出：四位帶小數點，單位為每小時噸

　　遠程累計輸出：在累重顯示器上的每個計數相當于10kg、100kg、1t

　　電流輸出：可選擇4-20mA或0-20mA，輸出電流正比于流量

　　打印接口：μP16打印機

　　通訊接口：可選擇RS-232或RS-485

　　開口尺寸；285×140(寬×高)

　　重量輸入：一只或兩只載荷傳感器的毫伏級信號

　　速度輸入：數字速度傳感器的脈沖信號
