14A型電子皮帶秤

　　ICS-14A型通用型全懸浮式電子皮帶秤，安裝于水平或者傾斜角度較小的輸送機上，采用全懸浮式稱重橋架，計量托輥檢測皮帶機上的重量直接作用到稱重傳感器；測速傳感器安裝于輸送皮帶上實時檢測皮帶機運輸速度，匯總至儀表計算，顯示瞬時流量、累計流量和皮帶速度，此種皮帶秤在通用型皮帶秤重系列中屬于精度較高的一種。

　　主要功能：主要用于給煤機和配料秤上，也可安裝于輸送設備角度隨時變化的輸送機上。

　　環境參數：

　　室內/室外，皮帶秤的安裝地點應盡可能的靠近稱重儀表，防止距離過遠導致信號衰減，應注意防塵、防潮。

　　1.四托輥全懸浮式結構；

　　2.無耳軸指點和運動部件；

　　3.配有四只剪切梁式式稱重傳感器；

　　4.安裝方便，只需八個螺栓安裝固定;

　　5.保證整個系統的穩定性，其維護量極小.

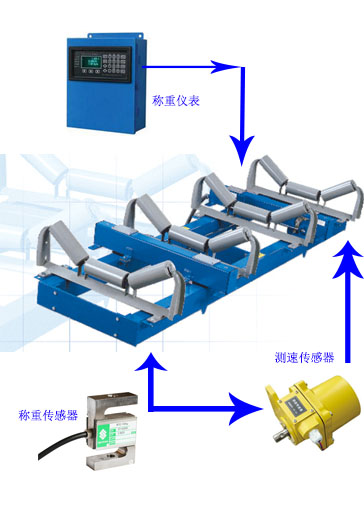

　　皮帶秤結構原理圖

　　產品參數列表

　　PARAMETER LIST

　　全懸浮式或杠桿型秤架結構，機架整體穩定性高，維護量小，傳感器內置，不易損壞，結構緊湊；儀表顯示功能多樣，實時采集并顯示皮帶瞬時流量，累積流量以及皮帶速度，支持多種通訊方式，方便數據實時上傳，附帶斷電保護功能，突然斷電時可保證數據不丟失；美國進口世銓S型拉式稱重傳感器，產品出廠前經過充分老化測試，性能穩定，過載性能好，安裝方便。

　　1.14A型秤架相關參數

　　4組或者3組的托輥全懸浮式結構; 無耳軸支點和運動部件

　　4只S型拉式稱重傳感器; 適應帶寬：400-2800mm

　　皮帶秤秤架和儀表

　　2.稱重傳感器美國世銓

　　額定電壓：DC10V； 運行電流：≤40mA；

　　靈敏度:0.5mV/V~3.3mV/V; 輸出信號：0～15mV

　　皮帶秤稱重傳感器

　　3.精度：0.125%相關參數

　　適用帶寬：300mm-2800mm  稱量范圍：0-9000t/h

　　皮帶速度：0-5m/s   適用皮帶輸送機傾角0°~6°

　　皮帶秤參數列表

　　4.安全保障符合國家安全設計標準

　　電源：220VAC±10%，50HZ±2%   保險絲：0.5A；

　　運行溫度：-40°~+50°  相對濕度：95%

　　安全生產

　　5.硬件配置高端定制，品質恒久遠

　　1臺稱重儀表  自主生產秤架（4托輥全懸浮）

　　1只測速傳感器  4只世銓稱重傳感器
