采樣設備均根據客戶需求非標調整定制，采樣代表性強、有效防止煤質作弊、節省人力、穩定性強；配重機制機制動電機配重，確保設備安全運行不刮傷皮帶，所檢測數據具有代表性，準確性；減輕勞動強度、節省人力、提高工作效率，對穩定產量和質量都具有十分重要的意義。

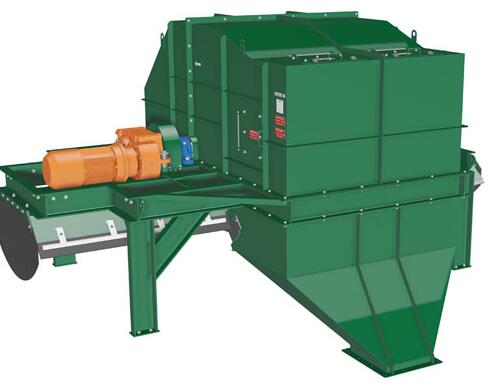

主要功能：TYCY通用型皮帶中部采樣機是在皮帶輸送機中部安裝自動采制樣設備，以機械的隨機性和代表性來加強對樣品的檢驗分析準確性。
環境參數：
采樣設備主體一般安裝于露天皮帶或皮帶輸送廊內部，根據帶寬確定初級采樣機框架結構和重量，從而選定受力結構方式； 控制箱的安裝地點應盡可能的靠近采樣設備，防止距離過遠導致信號衰減，應注意防塵、防潮；
1. 全斷面截取物料流，采樣均勻可靠；
2. 刮板防護裝置，運行時不傷輸送帶；
3. 設計緊湊，適于低空間安裝；
4. 安裝容易，可直接固定在現有或新的輸送機上；
5. 采樣機上設有裙板，可防止物料的散落；
6. 非接觸式接近開關用于起﹑停控制，安全可靠；
7. 采樣頭配帶平衡重塊，可消除偏心負載，不刮傷皮帶；
8. 特殊工作地點亦可做防爆處理。
皮帶中部采樣機現場圖
部件結構自主生產設計，品質卓越
PRODUCT ADVANTAGE
皮帶煤取樣裝置主要由采樣頭、皮帶給料機、破碎機、皮帶縮分器、集樣器、余煤返排、電氣控制系統等部分組成，采樣系統即在初級采樣的基礎上加設設備組成完善的采制樣循環系統下面將一一介紹。
1.采樣頭旋轉全斷面截取物料
組成：采樣頭由殼體,機架,掛掃頭,驅動裝置,限位裝置,槽形托輥等
全不銹鋼采樣頭,全斷面采樣,合理設計,不刮傷皮帶
采樣流程
2.皮帶給料機全封閉自帶清掃
組成:驅動滾筒,改向裝置,膠帶,上托輥,下托輥,清掃器,箱體,均料板,擋輪,密封罩,落料斗等
均勻輸送物料,防堵塞和揚塵,較強耐磨性,回程擋輪防跑偏
采樣用給料機
3.破碎機環錘式破碎機
組成:上箱體,下箱體,除鐵室,破碎板,篩板,轉子總成,襯板等
排料順暢,不堵煤,破碎比大,壽命長,清掃方便,破碎空間大
采樣用破碎機
4.皮帶縮分器多級可調煤炭縮分器
組成:皮帶縮分器由皮帶機,縮分采樣器
高密封性,防揚塵,縮分比可調,精度高,不堵煤,便于維修調整
采樣用縮分器
5.集樣器旋轉式自動換罐
組成:減速電機,轉動軸,集樣瓶架,集樣瓶固定蓋板,底座,接近開關及擋片等
橡膠板密封,防水分損失和揚塵,不堵煤,便于維修調整
采樣用集樣器
6.余煤返排機構多余物料自動送回皮帶
本產品余煤返排采用斗提機,螺旋輸送機
三合一驅動電機,制動電機,頭部驅動裝置重量輕,振動小
采樣用斗提機
7.電控系統進口元器件
設有完善的聯鎖和保護裝置和檢修狀態開關
施耐德和歐姆龍的電氣元器件，西門子的PLC
采樣流程
產品應用
TYCY通用型皮帶中部采樣機工作原理：
皮帶中部取樣器啟動后，由電機通過減速機減速，帶動轉臂軸圓周旋轉，使轉臂前端取樣頭對皮帶上的物料進行全斷面取樣。
刮掃頭由齒輪減速電機驅動，電機帶電磁制動。當一個采樣周期開始時，減速電機驅動刮掃頭快速旋轉，貼近皮帶對煤流進行猛掃取樣，到一定角度后接近開關動作，電機制動，刮掃頭轉過360°停在下一周期出發位置。煤樣由出料口落入落煤管中。刮掃頭保證在旋轉過程中不接觸皮帶，回到起始位置后不接觸煤流。
