1. 車輛進入采樣機設備下方規定取樣區域；

　　2. 主橋移動至汽車上方；

　　3. 橋上方小車做位置調整，調整至選定區域；

　　4. 螺旋采樣頭由液壓設備控制升降，旋轉取樣；

　　5. 取出的樣品送至制樣設備中，依次為破碎、縮分、儲樣；

　　6.制樣多余部分暫儲至集料斗，統一處理。

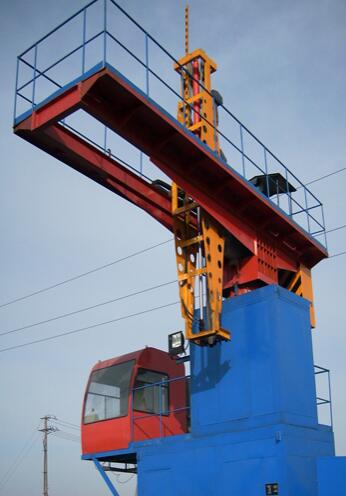

　　懸臂式汽車采樣機結構圖

　　部件結構自主生產設計，品質卓越

　　PRODUCT ADVANTAGE

　　懸臂式汽車采樣系統主要由采樣頭、采樣小車、橋、接料斗、初級給料機、液壓驅動、破碎機、縮分器、儲料罐、棄療倉組成；下面將介紹煤炭汽車采樣的主要組成部件

　　1.采樣頭螺旋鉆取式采樣頭

　　鉆取式取樣可對大直徑的每塊破碎，煤塊小，可靠性高

　　汽車上方設置旋轉采樣探頭，加強對樣品的檢驗分析準確性

　　采樣流程

　　2.初級給料機全封閉自帶清掃

　　組成:驅動滾筒,改向裝置,膠帶,上托輥,下托輥,清掃器,箱體,均料板,擋輪,密封罩,落料斗等

　　均勻輸送物料,防堵塞和揚塵,較強耐磨性,回程擋輪防跑偏

　　采樣用給料機

　　3.破碎機環錘式破碎機

　　組成:上箱體,下箱體,除鐵室,破碎板,篩板,轉子總成,襯板等

　　排料順暢,不堵煤,破碎比大,壽命長,清掃方便,破碎空間大

　　采樣用破碎機

　　4.皮帶縮分器多級可調煤炭縮分器

　　組成:皮帶縮分器由皮帶機,縮分采樣器

　　高密封性,防揚塵,縮分比可調,精度高,不堵煤,便于維修調整

　　采樣用縮分器

　　5.儲樣罐旋轉式自動換罐

　　組成:減速電機,轉動軸,集樣瓶架,集樣瓶固定蓋板,底座,接近開關及擋片等

　　橡膠板密封,防水分損失和揚塵,不堵煤,便于維修調整

　　采樣用集樣器

　　6.廢料倉多余物料自動送回皮帶

　　廢料倉即余煤返排，采用斗提機,螺旋輸送機

　　三合一驅動電機,制動電機,頭部驅動裝置重量輕,振動小

　　采樣用斗提機

　　7.電控系統進口元器件

　　設有完善的聯鎖和保護裝置和檢修狀態開關

　　施耐德和歐姆龍的電氣元器件，西門子的PLC
