子皮帶秤是對皮帶輸送機所輸送的松散物料進行自動連續稱量的自動衡器，電子皮帶秤已廣泛地應用于電力、礦山、冶金、建材、輕工、港口及交通運輸等部門的動態計量。
ICS系列電子皮帶秤有多款不同樣式的稱重橋架，以適用于廣大用戶不同的使用場合和不同的需要。
ICS系列電子皮帶秤稱重橋架的基本結構設計新穎合理、橋架體選用高強度矩形管材鋼性好；支點選用無摩擦耳軸支承，具有優異的動態計量性能，同時具有防震、防銹蝕、安裝調整簡易的優點；傳感器安裝在密封的橫梁殼體中，使用安全可靠。
結構特點：
1、結構簡單，無輔助傳力機構，影響稱重準確度因素少，安裝于現場上下皮帶之間，不占用空間高度，安裝簡潔方便。
2、稱重傳感器采用全密封處理，防潮防腐性能好，并安裝于秤架方梁內處受拉狀態系統穩定性好，且不受外部水、塵污及物料堆積的影響。
3、支點采用無摩擦耳軸支承，線性度好，適用于各種惡劣環境下使用。
二、工作原理
稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接接在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度長安其接收信號，通過積分運算得出一個瞬間流量值和累積重量值，并分別顯示出來。
皮帶秤上連續通過的物料重量通過稱重杠桿作用于稱重傳感器，由稱重傳感器轉換成mV級的電壓信號A，經過放大及模數轉換后送到微處理機；由測速傳感器送來的速度信號B也送入微處理機，經過運算輸出瞬時重量和累積重量。
皮帶上通過的物料總量可用下式表達：
C=K(A1B1+A2B2+……+AnBn)
其中：C—累積重量（儀表累重顯示器讀數）
A1…An—代表重量信號的數字量
B1…Bn—代表速度信號的數字量
K—修正系數。

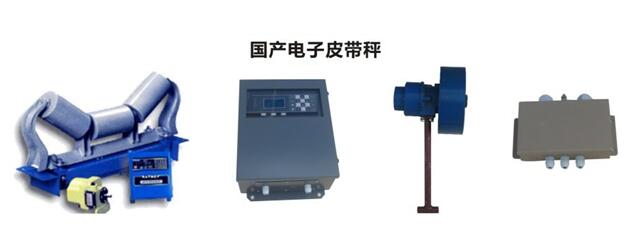

系統組成：電子皮帶秤由稱重控制顯示器、秤架、稱重傳感器、測速傳感器組成。
