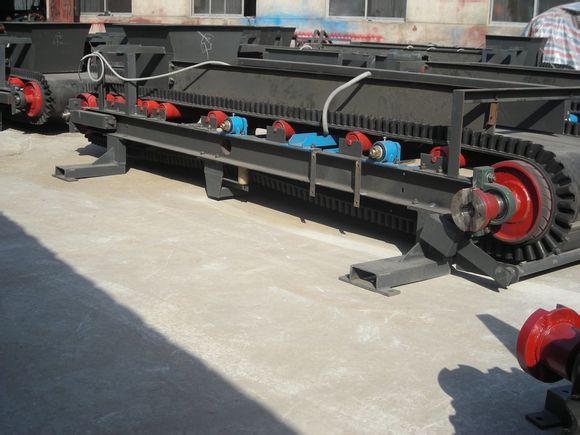

敞開式稱重定量給料機  電子稱重給煤機

　?。ㄋ追Q皮帶秤、稱重給料機）

　　產品簡介

　　徐州公司稱重式膠帶給料機是集膠帶給料機、電子皮帶秤、變頻電控為一體的給料計量設備，稱重給料機是用于輸送系統中對散狀物料進行連續計量的理想設備，也是配料系統的基本組成單元---也稱配料秤，用于工廠過程稱重，監測生產計量、控制產品裝載及監測產品庫存量，此稱重給料機可為企業現代化管理提供重要的信息，具有結構簡單、計量精確、操作方便、維護量小，便于系統管理等，廣泛應用于電力、冶金、煤炭、化工、食品、煙草、建材、港口等行業。

　　工作原理

　　稱重給料機用于對散狀物料的定量給料，給料過程為皮帶連續給料，給料機將來自于用戶給料倉或其他給料設備的物料輸送并通過稱重橋架進行重量檢測；同時裝于端部的測速傳感螺旋體進行速度檢測；被檢測的重量信號及速度信號一同送入稱重控制器進行微積分處理并顯示以噸每小時為單位的瞬時流量及以噸為單位的累計量。

　　稱重給料機的組成

　　稱重給料機主要由穩流輸送系統、稱重橋架、減速電機、稱重傳感器、測速傳感器、稱重控制儀表和電控系統等組成,稱重橋架為杠桿式，其杠桿支點采用耳軸，不受腐蝕及外界因素對計量精度影響；測速傳感器置于給料設備本體非驅動端。

　　系統特點

　　給料機具有獨特的穩流結構，在整個進料口截面上料粉均勻下沉，不易結拱，不易沖料。

　　敞開式結構，料流穩定，重量信號真實，計量精度更高。（可選）

　　進出料口為軟連接，可根據現場要求任意調整水平安裝角度

　　自動計量標定系數，自動測量系統零點；

　　手動置入各種參數，運行操作可手動/自動切換；

　　具有儀表自診斷和計算機聯網功能。

　　主要技術參數

　　靜態計量誤差：≤0.5％；

　　動態累計誤差：≤1％；

　　控制準確度：1％；

　　儀表電源：單相220

　　拖動電源：三相380

　　使用環境：溫度：-10℃～+40℃

　　濕度：5％～90％

　　調速范圍：變頻器調速（可選）

　　給料機性能特點

　　電路設計：以微機為基礎的電路設計，CPU采用8位，16位A/D轉換

　　數據儲存: 電池保存數據可達10年。

　　相對濕度：95％無凝結

　　顯示：中文、液晶

　　電源：寬電壓開關電源設計，穩定運行，抗干擾能力強，（開關可選 ）

　　精度：-40度到+50度間的誤差在稱重傳感器量程的0.044％以內；-10度到+50度間的誤差在稱重傳感器量程的0.022％以內

　　線性度：凈重從0％到滿載的105％，誤差低于0.01％

　　輸入：重量：來自稱重傳感器的毫伏信號

　　速度：來自測速傳感器的脈沖信號

　　輸出：為稱重傳感器提供激勵電壓

　　遠程脈沖輸出（正比于累計量）

　　通訊接口：RS-232/485（可選）

　　獨立閉環控制

　　稱重傳感器

　　給料機秤所采用的稱重傳感器均為應變片式拉力傳感器。

　　工作條件和安裝條件

　　環境溫度：

　　機械：-20℃～50℃

　　儀表：-20℃～40℃

　　電源電壓：220/380
