適應范圍：

　　LXC系列計量式螺旋秤是將杠桿式電子皮帶秤的稱量技術原理與螺旋輸送機有機結合起來的一種新型電子秤。它主要適用于對粉狀、散裝物料進行連續輸送、動態計量、控制給料量的計量設備。尤其適用于老廠改造過程中，空間狹小，無法裝設其他型式的電子計量設備場所。改產品2003年被江蘇省科學技術廳認定為高新技術產品。

　　產品型號及含義：

　　工作原理：

　　當物料被螺旋輸送的過程中，安裝在螺旋輸送機下面得稱重傳感器檢測到物料的重量并產生于一個正比于載荷的電壓信號，同時，安裝于螺旋輸送機尾部的速度傳感器檢測到螺旋輸送機主軸的速度信號，兩種信號同時送入稱重積算儀，經積分運算后得出瞬時流量值和累計量值。

　　工作原理圖：

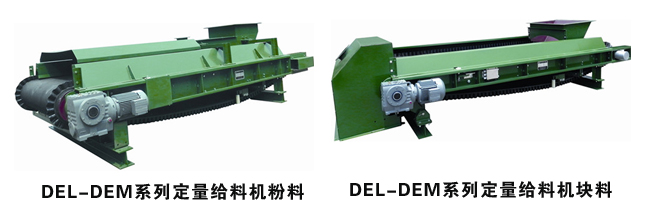

　　定量給料機適應范圍：

　　DEL/DEM系列定量給料機是我公司引進德國申克技術生產的新一代產品。具有計量、控制精度高，性 能穩定的特點。獨特和優化的設計使其滿足在惡劣的工況下使用，　　針對具體情況采用相應的結構及料斗型式，經濟的解決了給料中的諸多難題。廣泛應用在建 材、冶金、鋼鐵、化工、煤炭、陶瓷等行業對顆粒狀物料的定量輸送。

　　定量給料機工作原理:

　　將輸送帶載荷及速度信號輸送到微處理機控制的測量、控制及調節系統進行處理，不斷的將實際給料率與設定給料綠進行比較，從而控制輸送帶速度使給料率保持在一個恒定的水平上。

　　定量給料機系統特點:

　　主、被動滾筒使用自動調心軸承，安裝調整十分方便；

　　驅動機構中的減速機通過空心軸直接套裝在主動滾筒軸上，密封性好，調速靈敏，結構緊 湊，安裝方便，使用可靠；

　　只需松開輸送帶，移動一側支架，即可卸下輸送帶進行更換；

　　稱重框架是通過不銹鋼十字簧片與秤體框架相聯，既起支點作用，又起限位作用；

　　自動調緊裝置，保證了皮帶張力的恒定，從而保證了計量精度；

　　自動糾偏裝置，在一定范圍內防止皮帶跑偏。超過范圍時，有跑偏限位開關；

　　皮帶的內外清掃裝置，既保護了皮帶，又保證了零點的穩定性；

　　配有標定砝碼支架和專用標定砝碼，可隨時對計量精度進行校驗；

　　儀表沒有報警功能，根據實際需要設定報警方式；

　　獨特的設計，完善的保護功能，可實現全自動的無人化操作，既保證了產品質量，又提高了生產線的生產效率。

　　主要技術參數：

　　系統誤差：≤±0.5%

　　給料能力：0.5～800t/h

　　使用環境：儀表：-30～+45℃

　　秤體：-30～+50℃

　　相對濕度：≤90%

　　電源：儀表部分：220VAC±10% 50HZ

　　驅動部分：380VAC±10% 50HZ

　　功率：DEM型≤1.5KW

　　DEL型 ≥2.2KW

　　工作條件和安裝條件

　　定量給料機環境溫度：

　　儀表：-10°C～50°C

　　機械：-20°C～60°C

　　電源電壓：220/380VAC（+10%、-15%）、50HZ（±2%）

　　外形尺寸和安裝尺寸示意圖
