產品說明

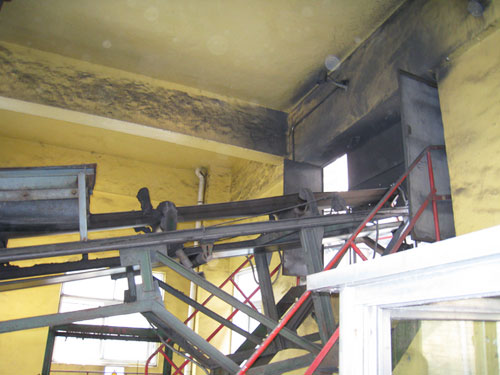

　　ICS-20A型電子皮帶秤，適應帶寬：500-1200mm,用于一般工廠皮帶輸送機的稱重，以及對破碎機、磨煤機、篩分機等設備進行定量給料控制，也可用于工業的稱重過程控制，如監測生產量，控制產品的定量裝載和監測產品庫存量。

　　系統組成

　　ICS-20A系列皮帶秤主要由四部分組成：ICS-20A型杠桿式稱重橋架、稱重傳感器 、60-12C速度傳感器 、2001電腦積算器。

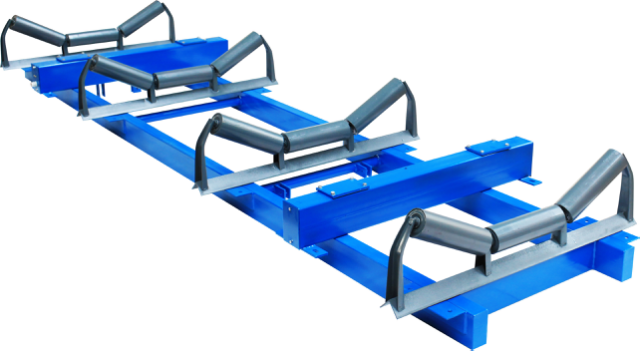

　　稱重橋架

　　ICS-20A型稱重橋架在單杠桿上裝有兩組托輥，采用拉式傳感器中間支承，外側支承采用無磨擦耳軸支點。這種封閉裝置可以防震、防潮、防腐冀防止物料堆積，因而在惡劣的環境中不發生使用刀口裝置和軸承裝置帶來的問題。

　　稱重橋架的主梁采用矩形鋼管，這使整個稱重橋架具有足夠剛性、較小的自重、外表積灰面積達到較低。無運動和易損件。為了保證整個系統的穩定性，高精度電阻應變片式傳感器安裝于受拉部分，抗側向力，減少非線性誤差。對于比重較輕物料的測量可采用配重稱架。

　　測速傳感器安裝在尾部滾筒，測速大直徑滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。

　　外殼材質為鑄鋁，能適應于露天工作環境

　　交流脈沖發生器不需要調整或更換炭刷

　　無碳刷式交流脈沖發生器，不需調整、校準，免維修

　　軟連接技術，保證了測速精度，且大大提高了設備的使用壽命

　　2001稱重控制儀表

　　◆ 采用32位CPU及24位A/D，運行速度，提高了計量精度;

　　◆ 皮帶秤的所有數據均顯示在高亮度的四行真空熒光屏上;

　　◆ 菜單式面板操作方式，符合人們的計算機操作習慣;

　　◆ 在皮帶秤有關數據被改變時，可保留原有數據供查詢，以減少人為的失誤;

　　◆ 提供多層次的口令保護，以方便不同的用戶;提供線性補償

　　◆ 可選模擬輸出，用于料流、重量或速度顯示;

　　◆ 可選模擬輸出延時，以便實際控制使用;

　　◆ 可選模擬輸入輸出板(一路或兩路電壓、電流輸入輸出)，以便控制或作補償使用;

　　◆ 可選RS-232/RS-485通訊板，從該硬件設置上即可選擇兩種方式中的其中一種;

　　◆ 2000系列儀表有2001型、2105型供用戶選用;

　　201型稱重儀表

　　◆ 顯示器為雙屏數碼顯示，上屏顯示累計量，下屏顯示瞬時流量;

　　◆ 數輸入輸出采用按鍵，以指令代碼形式調出，例如：01P代表零點值;

　　◆ 遠程計數采用觸點及無觸點兩種方式可選，無觸點時輸出為直流24V信號;

　　◆ 可選通訊板為上位機通訊時使用，通訊方式為RS-485標準口;

　　◆ 可選電流輸出板，輸出為標準0-20mA或4-20mA信號;

　　◆ 可選打印擴展板，輸出接口可連接mp或pp系列并行口打印機。
