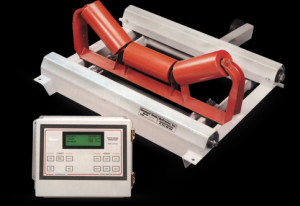

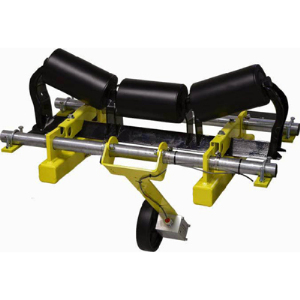

西門子皮帶秤是一種來自德國技術的先進電子皮帶秤。它測量作用在皮帶上力的垂直分量。當物料隨傳送帶移動通過皮帶秤時，它通過托輥向稱重傳感器施加一個正比于物料重量的力，它的合力作用在每個稱重傳感器上，并通過應變電阻被檢測到。應變電阻由積分儀提供激勵電壓，產生正比于皮帶負載的電信號，送給積分儀。 稱重傳感器的垂直位移受皮帶秤或稱重傳感器含有的正向過載急停的限制，這種急停保護可以對稱重傳感器提供過載保護。 西門子皮帶秤由秤架、速度傳感器和稱重儀表組成。緊湊型、高流量、高精度西門子MSI系列為單托輥直接承重式秤架結構。

西門子電子皮帶秤的特點和優點

        1.秤架不受非垂直力的干擾 由于采用平行四邊形稱重傳感器，所以它只承受通過稱量托輥傳送來的垂直力，而不受各種側向力包括皮帶及物料在運行方向的水平分力、托輥摩擦力的影響，而且它對所承受的垂直力可快速反應。 由于在秤架下方兩側裝有兩個稱重傳感器，與大多數只裝一個稱重傳感器的單托輥秤架相比，因皮帶跑偏、物料在皮帶上堆積偏向一側等可能引起的偏心荷載對稱量精確度的影響要小的多。同時因有兩個支撐點，在同樣剛度的情況下，可選用較小的鋼材斷面，進一步減輕秤架重量。

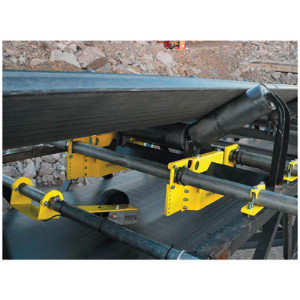

        2.秤架安裝簡單 只用四個螺栓和一組現有的托輥架，就可以將整個秤架方便地安裝到皮帶輸送機上，由于秤架沿皮帶運行方向的長度很短，只有240mm-300mm，所以可以在非常窄小空間的皮帶輸送機上運行，例如在托輥間距只有500mm或者更短間距的皮帶輸送機上，這種秤架也可以安裝并運行。

        3.維護方便 在秤架上沒有杠桿支點，沒有可動部件，也不存在諸如支點磨損等問題。杠桿式秤架秤體大，水平面方向的表面積大，大面積積灰需經常清掃，否則會引起零點變化，而MSI單托輥秤架尺寸短小，水平方向的表面積更小，積灰量很小，積灰引起零點變化也小，可無需經常清掃。

        4.秤架結構簡單 秤架結構中沒有杠桿、沒有支點、也沒有平衡重，物料的重量通過稱量托輥組直接加在稱重傳感器上，皮重、料重一起稱，所以秤架結構非常簡單，重量也非常輕。以500、650、800、1000mm寬的皮帶秤為例：秤架部分重量僅為37、40、44、52kg，大約是同樣皮帶寬度杠桿式皮帶秤，秤架重量的25%-50%之間。

        5.秤架通用性好 秤架結構不僅簡單，對不同寬度皮帶來說零部件的通用性也比較好，除了靜態梁、動態梁的寬度相應變化外，其余部分幾乎是一樣的。這種秤架的另一個特點是對各種結構形式的托輥組都是適用的，例如平托輥或20°、30°、35°、45°槽型托輥組均可以用同一種托輥卡固定在動態梁上。 西門子多托輥皮帶秤秤架采用兩個MSI單托輥秤架組成，所以不管是單托輥秤、雙托輥秤另部件是完全一樣的。 秤架精確度高 由于采用的是高精確度的稱重傳感器，其重復性是0.01%，非線性和滯后均為0.02%。這樣的高精確度對于MSI單托輥秤的名義精確度0.5%（MMI雙托輥秤的名義精度0.25%）來說不僅足夠，而且還有余地，所以只要稱重傳感器的有效量程（指由于輸送物料重量加在稱重傳感器上使之受力的部分）在15%-30%范圍內，就足以保證皮帶秤的整體精確度。同時因為采用直接承重式結構，沒有杠桿、沒有支點、也沒有平衡重（三無），也相應減少了因這些部件帶來的測量精確度損失和在物料輸送過程中機械震動給稱量系統帶來的干擾。

性能：

        設計最大流量：  5000噸/小時

        最快皮帶速度：  4米/秒

        皮帶寬度：  450-2400mm

        輸送機傾角：小于16精度不受影響

        激勵電壓：  10VDC (最大15VDC)

        輸出：  2mV/V 非線性:  0.02%

        滯后誤差:  0.02%

        重復性誤差：  0.01%　

         超載： 額定稱量的1000%

        運行環境溫度：  - 40 ----85 °C

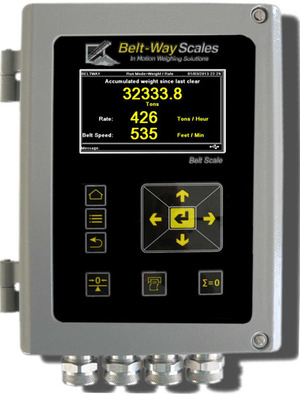

        稱重傳感器： 兩對三重梁平行四邊形，帶溫度補償不銹鋼傳感器 積分儀和速度傳感器 稱重儀表是為皮帶秤和配料秤（稱重給料機）設計的功能強大的積分儀，真正的雙PID功能可用于稱重給料機的流量控制，可控制恒定載荷或給料量。

主要參數、特點：

        1.輸入電壓可選:  100, 115, 200, 230 VAC, 50/60 Hz

2.顯示：2行  X 40 字符,  LCD 背景燈便于觀察  • 最多提供6個傳感器工作電源，4個傳感器平衡 輸入獲得更好的精度。  HT200稱重控制儀表• 具有專利技術的稱重傳感器平衡功能，能排除不均勻側向負荷的影響，不需傳感器匹配機械平衡。  • 緊湊的安裝空間，聚碳酸酯外殼  NEMA 4X, IP 65 ,

        3.尺寸：  (209mm) 8.2”  W x (285mm) 11.2”  H x (92mm) 3.6”  D可編程數字I/O輸入輸出:  4組固態繼電器輸入  5組延遲繼電器輸出  ; 隔離  4-20 mA 輸出 可選擇流量皮帶速度或載荷輸出 RS-485/ RS-232接口; 帶隔離模擬I/O  板:  4-20 mA 2路輸出  2兩路輸入,可選擇作為  PID控制,流量,  速度或載荷  SmartLinx 通訊卡支持  Profibus DP 通訊

        4.性能、環境要求：

        5.精度： 滿量程的0.1%        6.分辨率： 滿量程的0.02%        7.環境　位置： 室內/室外　

        8.海拔：2000  m 最高周圍溫度：  -20 至  50°C

        9.相對濕度： 適宜于室外

        10.防護等級：  IP65

        11.污染度：

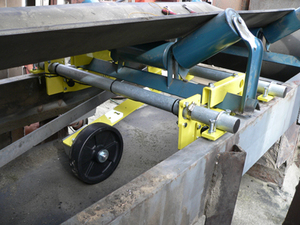

  速度傳感器是為監視皮帶運輸機皮帶速度而開發的最輕且最堅固的裝置，它是用堅固鑄鋁外殼，適宜室外安裝和重量輕以延長軸承的壽命。  MD-256 采用了高精度旋轉光學編碼器將軸的每次旋轉換成256  個脈沖列。可雙向順時針和逆時針方向運行。是速度傳感器中精度最高的一種。在安裝中還需要測速卷筒配合使用。

主要技術參數：

        輸入： 雙向輪旋轉0.5~470rpm  輸出：單向集電極開路消耗輸出  +5vDC ，25mAmax（去積分儀）  256脈沖/轉  2~2000Hz

        環境溫度：-40~55℃ 供電：+10~15VDC，30mA（來自積分儀）

        電纜：3芯屏蔽，18AWG  最長305m  認證：NEMA  4X，IP65，CE  西門子電子皮帶秤還可與BW100積分儀，以及TASS、RBSS、MD-36等其它多種類型的速度傳感器配置，安裝適于于用戶要求的各種場合。
