. 產品概述

　　1.1 用途及適用范圍

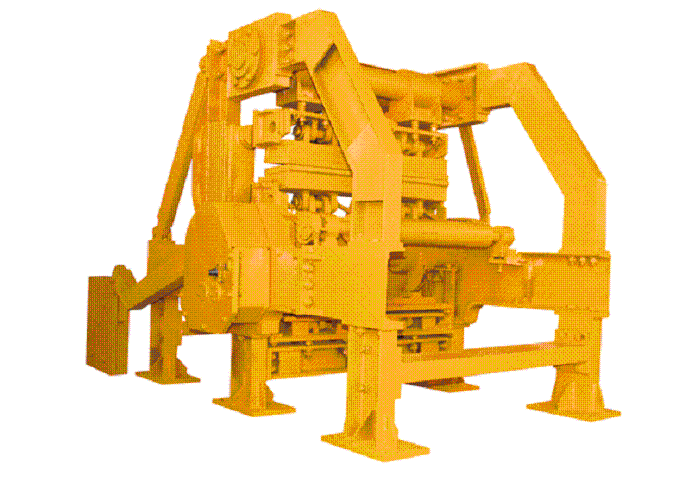

　　產的 WDBZ 型無源全斷面帶式輸送機用斷帶保護裝置(簡稱：保護裝置)，是根據國家安全生產監督管理局、 國家煤礦安全監督檢查局、 中國煤炭工業協會特別在《煤炭安全規程》第三百七十五條以及《煤礦安全質量標準化標準及評級方法》 （試行）機電安全中規定： “鋼絲繩芯帶式輸送機應設置斷帶保護裝置”等相關文件的要求。在大量實地考察斷帶現場，認真總結、分析發生斷帶原因的基礎上，結合國內、外現有斷帶保護裝置的性能特點，取長補短。本著安全性高、實用性強、安裝靈活方便、基本免維護的原則。廣泛應用于帶式輸送機強力型與普通型輸送帶， 特別是煤礦井下大傾角、 長距離、輸送量大的帶式輸送機。

　　主要功能：

　　依靠強大的摩擦制動力對斷帶后的下滑膠帶實施制動，可靠地將下滑的膠帶停止下來，從而減少發生斷帶造成的經濟損失與社會影響。

　　主要特點：

　　※ 整機采用無源動力純機械式結構，避免因液壓、電器造成各種的弊端 ，免維護， 不消耗能源等特點。

　　※ 采用膠帶發生斷帶反向下滑，觸動觸發機構來實施制動的原理，整個過程迅速、穩定、可靠、安全、科學，并且不會對膠帶造成二次損傷。

　　※ 制動方式上實行與膠帶全斷面接觸，即增大制動面積，又免去了對膠帶直接傷害。制動時，下旋轉梁迅速上挑將槽型膠帶展平并彈飛膠帶上的物料，上旋轉梁同時下旋，清掃物料，并將膠帶加持在上、下旋轉梁之間，隨著膠帶下滑，上、下旋轉梁對膠帶壓力增大，制動力也逐漸加大，直至膠帶停止。

　　※ 創新設計的復位機構，當故障解除后，安裝上復位搖桿，搖動搖桿即可復位。復位力小、方便、快捷。

　　※ 整機設計為分體安裝形式，方便運輸安裝。獨立安裝于礦方輸送機的兩側，平時對輸送機正常工作無任何影響，制動時機體單獨受力，不會對輸送機架造成任何損傷。

　　1.2 保護裝置適用下列工作條件

　　—— 膠帶寬度：≥650mm；

　　—— 傾角：＞8°

　　—— 環境溫度-10～+40℃

　　—— 大氣壓力：80～106kPa；

　　—— 最大平均相對濕度： 95%RH（25℃） ；

　　—— 有爆炸性氣體混合物的場

　　2 工作原理

　　輸送機發生斷帶后，膠帶最鮮明的特點為：

　　（1）膠帶的漲力會消失；

　　（2）斷帶后的膠帶在慣性力的作用下先減速上滑，然后在重力的作用下加速下滑（以上運膠帶為例） 。

　　WDBZ 型無源斷帶保護裝置就是根據膠帶斷帶，失去漲力，膠帶和物料在重力作用下向下滑動，作為判斷膠帶是否發生斷帶的依據
