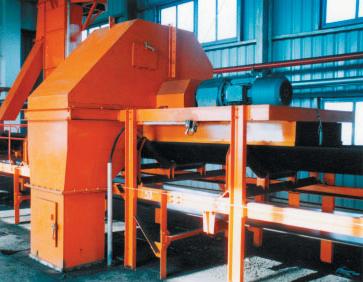

Z型中部采制樣裝置是在吸收國外先進經驗基礎上，根據國內工業現狀設計的系列產品，它實現了采取具有代表性子樣。HL-Z型中部采樣頭跨于輸煤皮帶機中部，由制動電機，齒輪減速機，旋轉C式采樣頭，接近開關和帶防護罩的鋼結構支架等組成。

    旋轉C式采樣頭由不銹鋼制成，并配有平衡砣，其端部裝有耐磨橡膠保證全斷面采樣，且不損傷膠帶，安裝在鋼結構架上，由具有制動功能的電機來驅動和停止，C式采樣頭在每次旋轉中連續采樣連續卸料，行程終點時卸料完畢。接近開關控制采樣頭行程的位置，間隔時間由PLC控制。
　

電氣控制系統

    每套采樣裝置的電氣控制系統都可根據現場情況進行調整，以滿足用戶使用要求。

▲ 采用PLC進行邏輯程序控制；
▲ 利用設備上的零速開關對系統各設備進行運行狀態監控；
▲ 配有操作面板，采樣系統調整及主要參數廟宇均可通過操作面板完成；
▲ 顯示狀態及故障信息；
▲ 滿足單路或雙路運行的需要；
▲ 采樣系統有手動自動兩種運行模式；
