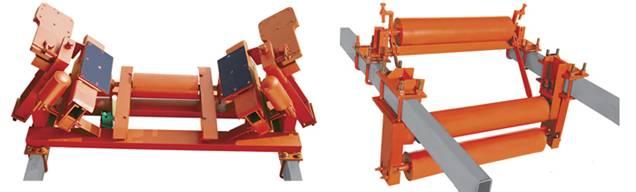

斷帶抓捕器產品介紹

斷帶抓捕器是利用帶斷或逆止器失效后沿傾斜方向下滑產生的摩擦力為驅動源，對膠帶沿線任何隨機性的斷帶都能有效地把上、下重空段膠帶抓捕住，防止由此引發的重大經濟損失和人身事故。有上、下斷帶抓捕兩部分組成，主要采用了離心撥爪無接觸磨損觸發托輥、擺脫重載段貨載影響的制動梁敞開式可擺動機構、傳動與死點閉鎖用的四連桿機構、以及各種偏心輥和圓柱輥。在正常工作具有托輥使用功能和防跑偏功能，可廣泛用于礦山、港口、碼頭、電廠等上運的普通型和強力型膠印帶輸送機上。

斷帶抓捕器產品特點

DDZB-S型系列上帶保護器的特點：
設計新穎，結構合理，動作靈敏，安全可靠。
采用沿線多點布置，克服了斷帶點隨機變化的弊端。
工作機構采用局部斷面制動，可擺動閘塊機構，適用范圍廣。
采取與膠帶接觸觸發方式，觸發動作迅速、靈敏、安全可靠。
采用離心撥爪無磨損運行方式，使用壽命長。
產品多功能。除具斷帶功能外．還可作防跑偏、逆止器、卡帶器使用等。
機架采用中空框架結構，積塵量小，減少維護量，斷帶后自動恢復工作。
可在不斷帶情況下試驗，在試驗中調整，確保工作安全可靠。
DDZB-S—X型系列下帶保護器的特點：
采用分體式結構、安裝靈活、方便。
斷帶信號取自上膠帶，準確可靠，以免發生誤動作。
采用沿線布置，克服斷帶點隨機變化的弊端。
采用與膠帶接觸觸發方式，動作靈敏可靠。
滿足在不斷帶下隨機或定期試驗，確保產品長期運行，工作安全可靠。
調整方便、快捷、動作靈敏。

斷帶抓捕器適用范圍

斷帶抓捕器主要適用于向上運輸的膠帶輸送機。特別適用于大傾角，重負荷，長距離的上山普通型或強力型膠帶輸送機。用于設備的緊急停機，以保護人員或設備的安全。斷帶抓捕器正常情況下作托輥使用，當發生斷帶或逆止器失效時，,可迅速抓捕膠帶輸送機膠帶，電器報警裝置發出報警信號使輸送機緊急停止， 同時傳送至中央控制室以便作出應急方案。

斷帶抓捕器工作原理

斷帶抓捕器正常情況下作托輥使用，當發生斷帶或逆止器失效時，,可迅速抓捕膠帶輸送機膠帶斷裂或失控后突然下滑的重、空段膠帶，直至卡死為止，避免膠帶下滑造成的影響，該產品具有防跑偏功能，還可作卡帶器使用。

斷帶抓捕器工作條件

1、適用膠帶寬度：650mm～2000mm；
2、單側制動寬度（可調）：100mm～150mm；
3、額定制動力：20KN；
4、最大破壞載荷：≥70kN；
5、制動距離：300mm～800mm；
6、上運傾角：≥6°
7、槽型托輥槽角：適用于各種槽角。
