一、配料秤適用范圍：
    JGC-40型帶式稱重給料機是對散狀物料進行連續地輸送、計量的理想設備，并可根據現場要求，實現開環或閉環和流量控制。廣泛應用于電力、冶金、煤炭、化工、港口、礦山、建材、陶瓷、食品等行業。

二、產品型號及含義：


三、工作原理：
    輸送計量膠帶下面安裝有電子稱重裝置，皮帶機上的物料重量。作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號并送入積算器。同時，積算器接收由速度傳感器傳來的速度信號，通過對重信號與速度信號的積分運算得出瞬時流量值和累積重值。

四、系統特點：
  1、獨特的防跑偏技術，確保皮帶機良好的運行；
  2、根據工藝要求，可以調節給料層厚度及皮帶機運行速度；
  3、具有獨特的防撒料工藝；
  4、高精度稱重系統，無運動摩擦，維護量極小；
  5、稱重傳感器采用雙層密封，具有良好的防潮、防腐性能和長期工作的穩定性；
  6、數字式脈沖發生器，速度信號準確可靠；
  7、具有自動調零、自動調間隔、自動診斷故障等功能；
  8、具有獨特的電子標定或掛碼標定功能。

五、系統可擴展性：
  1、可選的系統報警裝置使您及時地發現和排除堵料、斷料、過載和皮帶跑偏等故障；
  2、可根據環境要求，選配防護罩，達到防塵防水的效果；
  3、可選的開環或閉封環控制功能，可以實現系統的智能控制；
  4、可選擇的儀表接口：RS232、RS485接口及打印接口；
 5、本設備可作為DCS型配料系統的基本單元，實現配比控制。

六、主要技術參數：                           七、工作條件和安裝
  檢定精度：±0.5%                                        環境溫度：儀表：0℃--40℃
  輸送能力：1—700t/h                                    機械：-20℃--60℃
  調速范圍：變頻器調速（可選）                         電源：220/380VAC、（+10%--15%）、
  電流輸出：0—20mA正比于流量（可選）                   50Hz、（±2%）
  通訊接口：RS232或RS485C（可選）

HL-2000/2105

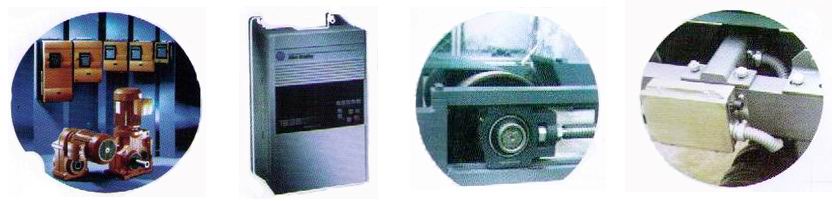

                減速電機                         變頻器                   螺旋張緊                      接線盒


八、外形尺寸及安裝尺寸：
