RCY系列懸掛式永磁除鐵器
1
概述
RCY系列懸掛式永磁除鐵器可與各種類型的皮帶輸送機、振動輸送機或溜槽配套使用，可從運動的無聊中清除磁性雜物。
采用完善的雙磁極結構，計算機模擬磁路設計，保障在工作距離內最大吸力系數。
磁極吸附面積大，保障在足夠時間從運行物料中吸起磁性雜物。
RCY系列懸掛式永磁除鐵器執行JB/T7811-1998標準。
控制柜
1
概述
小型電磁除鐵器的功耗小，整流控制系統設備置與除鐵器本體的上方成為一體，十分便
利用戶。大、中型電磁除鐵器均配有相應獨立的整流控制柜。
控制柜為硅整流配電柜，包含自動開關、接觸器、熔斷器、熱繼電器、硅整流和按鈕、信號燈等給除鐵器提供供電，根據型號不同還可選配整流變壓器。
2
大、中型電磁除鐵器的控制柜圖形
1

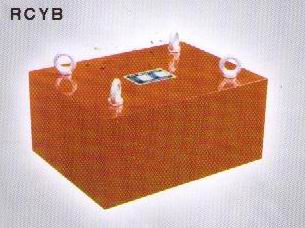

RCYB系列懸掛式永磁除鐵器
1、RCYB系列懸掛式永磁除鐵器主要技術參數：
|
型號 參數 項目 |
RCYB-4 |
RCYB-5 |
RCYB-6 |
RCYB-8 |
RCYB-10 |
RCDYB-12 |
RCYB-14 |
|
適合寬度mm |
400 |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
額定吊高mm |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定吊高處 磁感應強度mT |
≥63 |
≥63 |
≥63 |
≥63 |
≥65 |
≥65 |
≥68 |
|

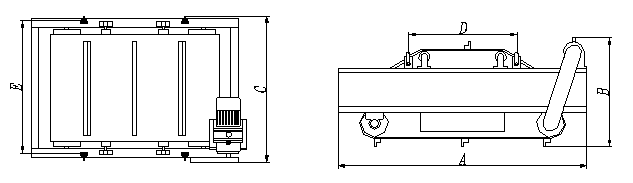

外形尺寸 A×B×Cmm |
880×650×260 |
105×950×300 |
105×1100×300 |
1250×1200×370 |
1450×1300×450 |
1600×1550×650 |
1800×1750×700 |
|
懸掛尺寸mm E×D |
450×320 |
550×550 |
700×700 |
800×800 |
870×870 |
1000×1000 |
1200×1200 |
|
磁系尺寸mm F×G |
500×400 |
750×700 |
850×800 |
950×900 |
1150×1100 |
1300×1250 |
1500×1450 |
|
重量kg |
260 |
580 |
850 |
1500 |
2200 |
3200 |
4200 |
二、RCYD系列懸掛式永磁除鐵器
1
RCYD系列懸掛式永磁除鐵器主要技術參數：
|
型號 參數 項目 |
RCYD-5 |
RCYD-6 |
RCYD-8 |
RCYD-10 |
RCDYD-12 |
RCYD-14 |
|
適合寬度mm |
500 |
650 |
800 |
1000 |
1200 |
1400 |
|
額定吊高mm |
150 |
200 |
250 |
300 |
350 |
400 |
|
額定吊高處 磁感應強度mT |
≥63 |
≥63 |
≥63 |
≥65 |
≥65 |
≥68 |
|
適用帶速m/s |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
≤2.5 |
|
驅動電機功率KW |
1.1 |
2.2 |
2.2 |
3 |
4 |
|
|
懸掛尺寸mm E×D |
820×750 |
950×950 |
1150×1100 |
1400×1300 |
1600×1500 |
1800×1700 |
|
外形尺寸 A×B×Cmm |
2000×880×680 |
2250×1050×680 |
2500×1240×680 |
2680×1480×780 |
3000×1700×880 |
3200×1900×880 |
|
重量kg |
900 |
1200 |
1500 |
2200 |
3500 |
4500 |
