全自動液壓皮帶糾偏裝置

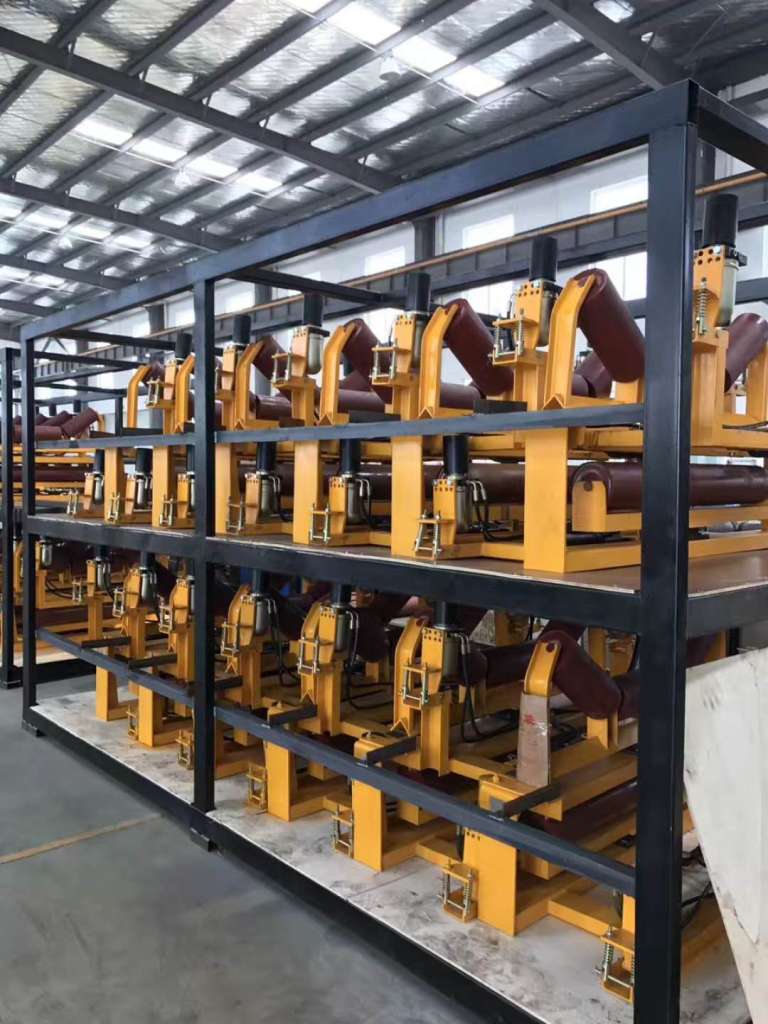

SYJP-X型無源液壓皮帶調偏裝置
帶式輸送機經過很多年的發展,已被電力、冶金、煤炭、化工、礦山、港 口等行業廣泛采用，是成為各國爭先發展的行業。由于皮帶機安裝基礎 不牢 、運轉不靈、負荷變化、落料沖擊的變化等因素，造成皮帶運行 跑偏現象。 目前國內皮帶機防跑偏裝置，主要是機械固定式調偏器，其次是液壓器 裝置和電磁減速機器。液壓皮帶居中裝置由于液壓傳動原理的不同和傳動結構不同，又衍生四種形式的液壓皮帶居中裝置。 我公司技術開發部，分析研究各種結構形式的皮帶居中裝置和不同工況形式的皮帶機，研制出性能穩定、動作平穩、調偏效果明顯的液壓居中裝置。該產品利用皮帶動能，無需其他動力源，全自動預防和處理皮帶跑偏現象，使皮帶處于設定的范圍內運行。
我公司設計制造的 SYJP-X 型無源液壓皮帶調偏裝置和其它液壓調偏器有如下不同之處：
液壓傳動原理簡單；
具有處理鎖定功能；
液壓系統 增強清潔處理和油泵自吸功能；
安裝、檢修、維護方便，一人可搞定。
一、SYJP-X 型無源液壓皮帶調偏裝置的特點
1、SYJP-X 型無源液壓皮帶調偏裝置具有自動檢測皮帶跑偏和給以調整，使皮帶始終在設定的范圍內運行。
2、SYJP-X 型無源液壓皮帶調偏裝置無需電源，結構簡單，性能可靠，安裝維 護方便。
3、SYJP-X 型無源液壓皮帶調偏裝置控制調偏托輥組，具有鎖定功能。
4、SYJP-X 型無源液壓皮帶調偏裝置對皮帶檢測調整時，不磨損皮帶。
5、SYJP-X 型無源液壓皮帶調偏裝置適應任何惡劣的環境，不怕水和灰塵。
6、建議 20 米內長皮帶安裝兩組，20 米以上安裝間隔為 10～20m/組。
二、SYJP-X 型無源液壓皮帶調偏裝置對比機械調偏器的優點
1、SYJP-X 型無源液壓皮帶調偏裝置當皮帶跑偏，檢區輪與皮帶接觸為浮動摩 擦（接觸摩擦力大小可調），對皮帶邊緣無磨損。機械調偏器檢區檔輪與 皮帶接觸為強行摩擦（接觸摩擦力無窮大），對皮帶邊緣及易磨損。
2、AH-YJP-X 型無源液壓皮帶調偏裝置是全液壓控制，不因環境條件惡劣，動作 靈活，定位準確，而機械調偏器則反之。
三、SYJP-X 型無源液壓皮帶調偏裝置的工作原理

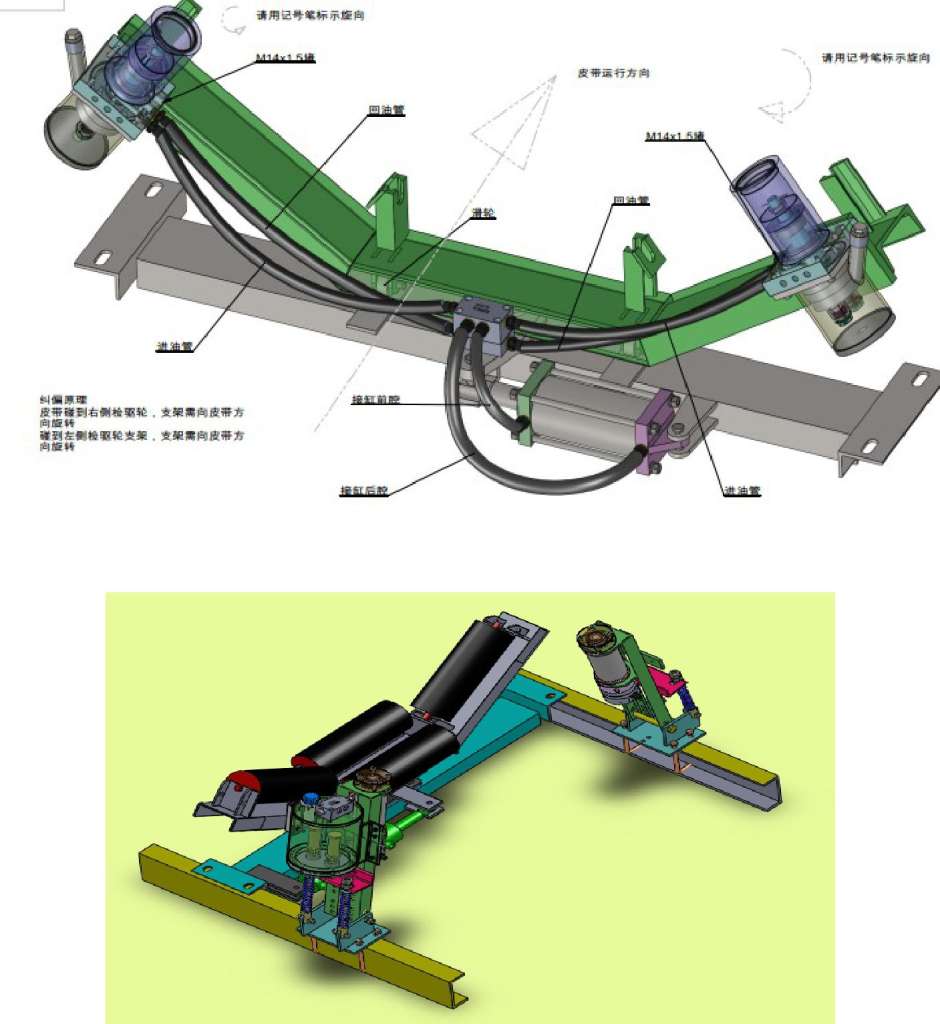

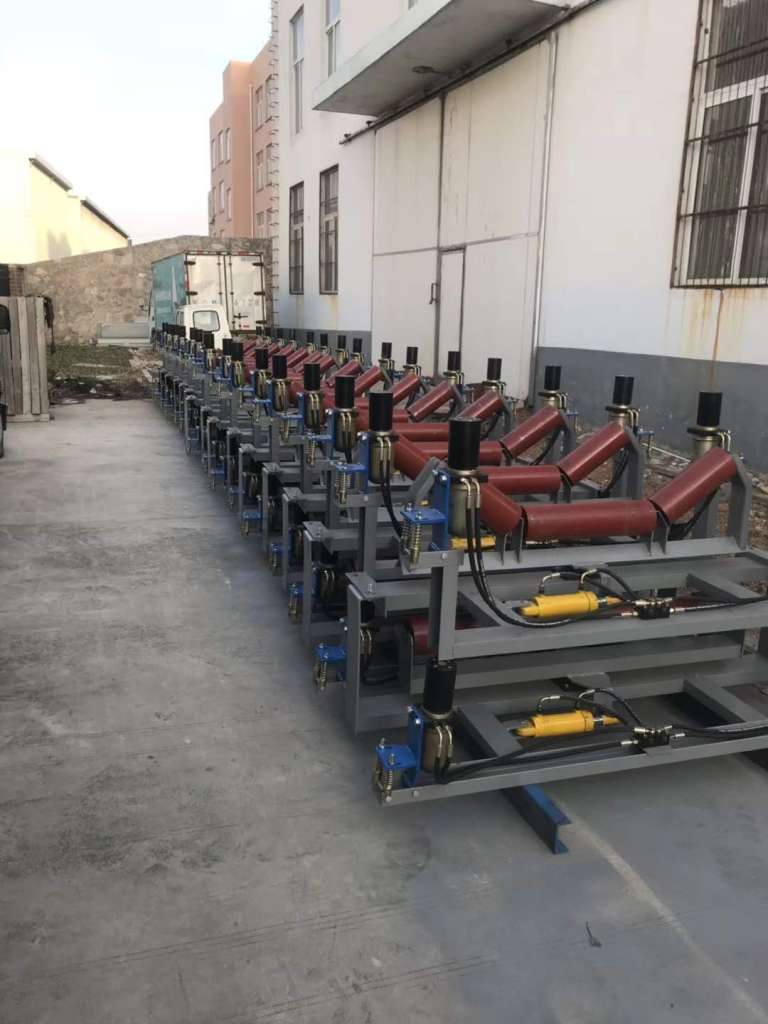

液壓皮帶居中裝置是由檢測傳動輪、油泵、油缸、油箱閥組總成、油管總成、固定角鋼等。 當皮帶運行跑偏時（左側或右側），皮帶邊源與檢測傳動輪接觸，檢測傳動輪旋轉并帶動油泵輸出壓力油，壓力油經過油管進入油箱閥組， 油箱閥組的液動滑閥動作換向，換向的壓力油經油管到油缸，油缸動作， 帶動調心托輥旋轉。使托輥的線運動方 向與皮帶運動方向形成一個夾角，產生摩擦力驅動皮帶，使皮帶始終鎖 定在設定的范圍內運行。從而避免皮帶跑偏落料、跑偏停機、跑偏撕帶， 達到保護皮帶機正常運行。
四、SYJP-X 型無源液壓皮帶調偏裝置選型須知
1、需方提供皮帶機型號和槽形托輥直徑（89/108/133/159），以便 確定選型，同時現場還有與之相配套的調心托輥。 2、液壓皮帶居中裝置主要有兩大系列
2、Ⅰ型系列，實用于 TD75 型皮帶機
3、Ⅱ型系列，實用于 DTⅡ型皮帶機 除以上兩大系列外，本公司派技術人員，根據現場需要進行測繪設計制造。
4、SYJP-X 型無源液壓皮帶調偏裝置根據皮帶機的膠帶有上下兩層,故分為上皮帶調偏裝置和下皮帶調偏裝置。
5、由于皮帶機有單向運輸和雙向運輸(可逆皮帶),分為單向皮帶調偏裝置和雙向皮帶調偏裝置兩個品種。

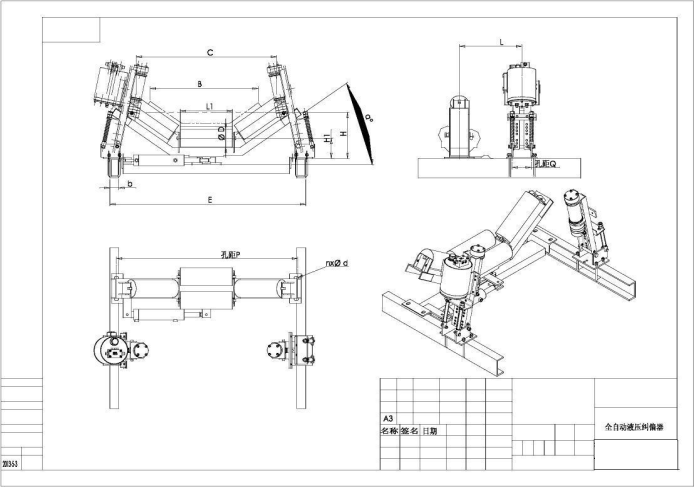

五、SYJP-X 型無源液壓皮帶調偏裝置安裝尺寸圖
|
皮帶寬B |
托輥 |
Q*d |
E |
H1 |
a*b |
A |
L |
設定距離F |
皮帶機型號 |
|
|
D |
L1 |
|||||||||
|
650 |
89 |
240 |
130*M12 |
920 |
180 |
75*75 |
870 |
620 |
700 |
DT75 |
|
250 |
950 |
190 |
100*48 |
890 |
DTII |
|||||
|
800 |
305 |
1130 |
190 |
75*75 |
1070 |
670 |
850 |
DT75 |
||
|
315 |
1150 |
200 |
100*48 |
1090 |
DTII |
|||||
|
1000 |
108 |
375 |
170*M16 |
1360 |
220 |
1300 |
720 |
1060 |
DT75 |
|
|
380 |
1350 |
1290 |
DTII |
|||||||
|
1200 |
108
（133）
（159） |
455 |
200*M16 |
1610 |
250 |
1550 |
790 |
1260 |
DT75 |
|
|
465 |
1600 |
270 |
120*53 |
1540 |
DTII |
|||||
|
1400 |
525 |
220*M16 |
1810 |
250 |
1750 |
840 |
1460 |
DT75 |
||
|
530 |
1800 |
270 |
1740 |
DTII |
||||||
|
1800 |
159 |
675 |
2280 |
2210 |
1870 |
DT75 |
||||
|
2000 |
159 |
750 |
2480 |
2400 |
2070 |
DT75 |
||||
