一、SY-PZC型皮帶中部采制樣設備

一、概述

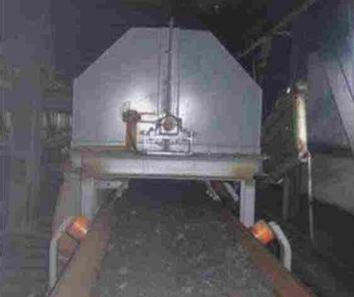

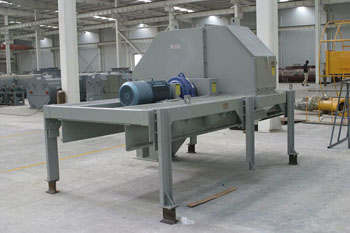

皮帶中部采制樣設備是指初級采樣機安裝在皮帶輸送機中部位置，從運動的水平或傾斜的輸送帶上直接采集子樣的方式，廣泛應用在碼頭、煤炭、冶金、化工、電力、有色金屬、建材、陶瓷等行業粉狀和顆粒狀的散裝物料的現場。

二、系統組成

該系統主要由旋斗式中部采樣機、初級樣品給料機、錘式破碎機、次級樣品給料機、次級采樣機（縮分器）、樣品收集器、余料處理設備、電氣控制系統、鋼結構支架、系統溜管等組成。

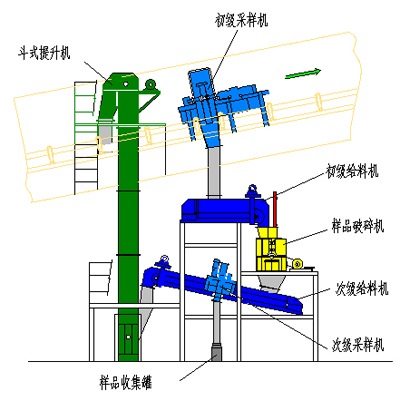

三、系統流程圖

該系統的工作過程如下：初級采樣機按所編程序，每隔一定時間間隔采樣頭旋轉一周采集一次子樣，子樣經過溜管進入樣品給料機，給料機將子樣連續均勻地送入破碎機，破碎機按規定的粒度要求進入破碎機，破碎后的子樣進入次級給料機，經過次級采樣機進行二次采樣縮分，最終樣品進入收集罐內，余料通過斗提機或螺旋輸送機等設備返回到主物料流中或現場煤場。

系統的特點與優點：
◇采用PLC控制，自動化程度高，運行成熟可靠。
◇系統設計緊湊、節省空間、適于低空間安裝

◇單元式結構便于現場組合安裝。

◇精心的設計和選材有效地防止堵料和撒料。
