簡介

裝載機秤是一種安裝在裝載機上對每斗物料進行動態稱量、自動累加的稱量設備，安裝時不需改變裝載機的原有結構。

工作原理：在連續舉升裝載機鏟斗過程中，當鏟斗舉升至位置傳感器所在的稱量段時，稱重儀表采集來自裝載機鏟斗舉升油缸上下腔油壓傳感器的壓力信號，經信號處理與補償運算后，得到每斗的物料重量（單斗重量），并自動累加至累計重量，同時顯示超差值/欠差值與報警狀態。司秤員可根據報警狀態，確定本次累加值是否有效（當單斗重量超過“單斗限載值”時，進行“單斗超重”報警；當累計重量值超過超載允許范圍時，進行“超載”報警；報警時可從累計量中扣除單斗重量）；根據欠差值，確定每一斗的裝載量，以防整車裝載超限。整車裝載完成后，手動打印報表。

適用裝載機機型（1-12t）：柳工ZL、廈工XG、龍工ZL/LG系列、徐工ZL/LW系列、晉工ZL/ JGM系列、臨工LG系列、成工ZL/CG系列與進口系列。

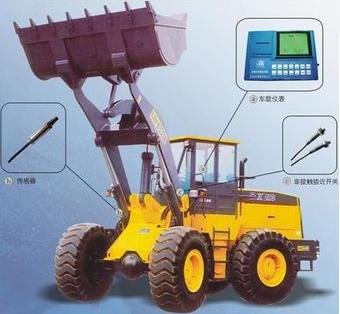

系統組成

稱重儀表：1臺。

油壓傳感器：2
個。

板型三通：2
個。

位置傳感器：1個。

熱敏打印機[進口打印機芯]：1臺。

安裝附件：1套。

儀表技術指標

電源：DC24V±30%，Max. 10W。

24位∑-△ADC**采樣頻率：400Hz；非線性度：0.005%FS。

油壓傳感器激勵電壓輸出：DC5V。

2路油壓信號輸入范圍：0~10mV，0~20mV，0~70mV，0~100mV，0~200mV，0~700mV，0~1V，0~2V，0~5V。

位置傳感器激勵電壓輸出：DC12V。

稱量范圍：100~12,000kg。

顯示分度：1kg、5kg、10kg、70kg、100kg。

外形尺寸（寬×高×深）

235.5 × 227.5 ×119.5 mm。

工作溫度：-20℃~+40℃。

防護等級：IP65。                                                            23.

系統精度

單斗精度：0.5%~2%FS。

累計精度：優于±1.0%（OIML Y(b)精度等級）。

特點：

微電腦控制，智能化程度高；

抗沖擊機殼，外形美觀，全密封設計，適于粉塵環境。

整機EMC設計，抗干擾能力強，適用于工業環境。

采用DC24V直流電源，直接由裝載機電瓶供電，電源極性反接保護。

超大TFT彩色液晶顯示屏（640×480點陣），中/英文顯示。

中文/英文鍵盤，菜單操作與快捷操作（帶按鍵音）相結合。

1路油壓傳感器稱重信號輸入與1路定高傳感器（位置開關）開關信號輸入。

采用高精度高速∑-△A/D轉換模塊，13萬內碼[AD值]。

具有自動加密、按鍵加密、按鍵解密、數字調校、數字設定與接口測試功能。 采

用獨特的補償算法，以補償油門變化與升舉速度的變化帶來的稱重誤差，確保稱重精度與穩定性。

除顯示報警外，可輸出語音報警信號至外接揚聲器。

超大存儲空間，可存儲/查詢/打印999個車皮的裝載記錄，每條記錄可容納60斗的單斗載重。

可采用查詢方式調出歷史記錄，繼續裝載。
