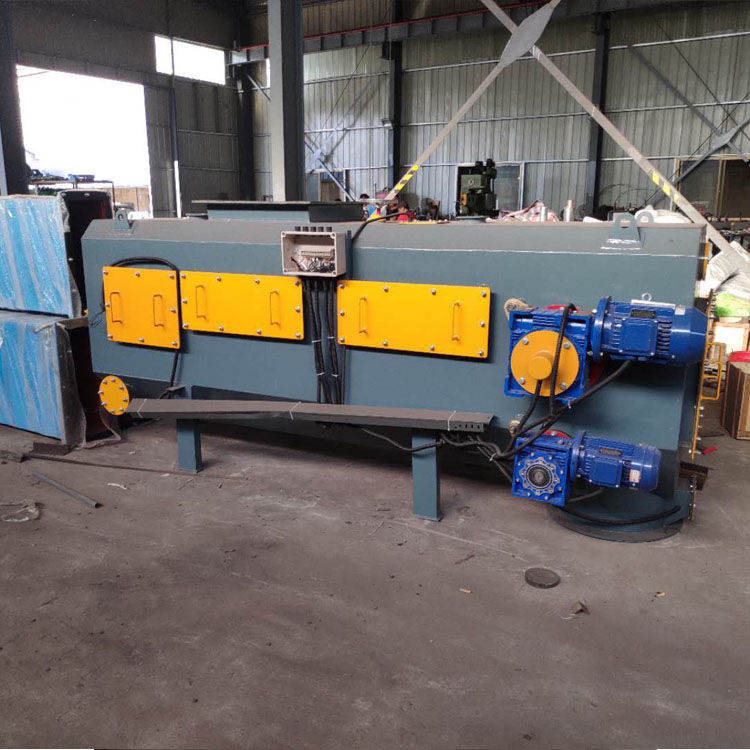

K3給煤機產品介紹

　　K3給煤機用于煤或其它磨琢性小，粘性小的松散粒狀物料的給料，將儲料倉或料坑里的物料連續均勻地卸落到運輸設備或其它篩選設備中。

　　K3給煤機安裝及使用

　　1.往復式給料機是固定安裝在儲料倉口下,在安裝前需要確定水平位置,將機架與倉口用螺栓緊固,然后再將傳動平臺安放在正確位置上,H形架與機架,傳動平臺焊牢,減速機、電動機找正安裝,調節適當,用螺栓緊固。

　　2.安裝后需要進行空負荷試車,運轉當中,檢查各部件工作是否正常,滾動軸承最高溫升不得高于60℃。

　　3.依據卸料要求調節生產率時,將曲柄部位銷軸拔出,松動螺母,轉動曲柄殼的位置“1、2、3、4″選擇固定,將銷軸插入,聯結曲柄與曲柄與曲柄殼,緊固銷軸和螺母,調整完畢后再開車。

　　K3給煤機技術參數

　　型號規格 K-0 K-1 K-2 K-3 K-4

　　給料能力（t/h） 底板行程 曲柄位置 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤 無煙煤 煙煤

　　200 4 100 90 150 135 225 200 330 300 590 530

　　150 3 75 67 112 100 170 150 247 220 440 395

　　100 2 50 45 75 68 133 100 165 150 295 268

　　50 1 25 22 39 34 55 50 83 75 148 132

　　曲柄轉速（r/min） 57 57 57 62 62

　　電動機 型號 YB160M1-8 YB160M1-8 YB160M1-8 YB160M-8 YB200L1-8

　　Y160M1-8 Y160M1-8 Y160M1-8 Y160M-6 Y200L1-6

　　功率（KW） 4 4 4 7.5 18.5

　　轉速（r/min） 720 720 720 970 970

　　減速機 型號 JZQ-350 JZQ-350 JZQ-350 JZQ-400 JZQ-500

　　速比 12.64 12.64 12.64 15.75 15.75

　　允許大粒度 含量10％以下 250 350 400 500 700 含量10％以上 200 300 350 450 550

　　設備重量 帶料斗 1127 1251 1481 1927 2737 不帶料斗 1026 1144 1342 1735 2505

　　K3給煤機工作原理

　　K型給煤機由機架、底板（給煤槽）、傳動平臺、漏頭號、閘門、托輥組成，當電機開動后經彈性聯軸器、減速機、曲柄連桿機構拖動傾斜5度的底板在輥上作直線往復運動，煤均勻地卸到其它設備上本機可根據需要設有帶漏斗、不帶漏斗兩種形式。給煤機設有兩種結構形式：1、帶調節閘門 2、不帶調節閥門，其給料能力由調節閘門來達到。
