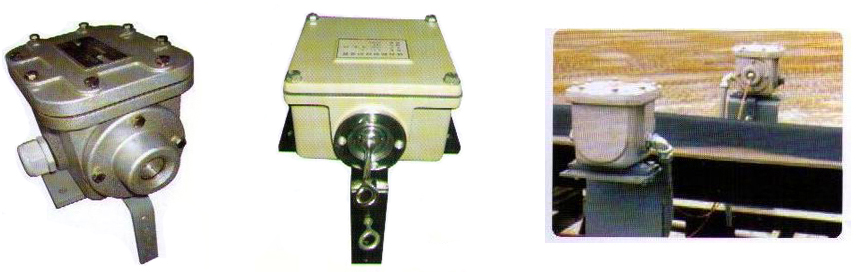

產品名稱：美國RAMSEY（拉姆齊）DB-100撕裂開關

產品介紹：

    DB-100型撕裂開關在皮帶由于撕裂、戳破、交界處損壞或銳利物凸出皮帶時，撕裂開關能給監視人員提供報警信號或 關掉輸送機。 撕裂開關成對安裝在兩側，由兩段乙烯外套的航空鋼絲繩連接起來。繩的一端永久固 定在支撐托架上，另一端連接在撕裂開關的拉環上。兩段線繩在皮帶下面形 成一個閉和的回路，當物體或撕裂的皮帶懸吊下來，掃落一條或兩條線繩時即探測出故障。因為線繩受力作用下，它把拉環軸向外拉出卻使自銷手柄向上彈起這時機內兩個微動開關發出報警或關掉輸送機。故障排除后將自銷手柄往下按使機內的凸輪軸復位待開機。

產品特點：

◆ 結構簡單牢固、不需維護

◆ 鑄鋁外殼帶防護層

◆ 整體式蓋板，易于接線

◆ 大容量微型觸點

◆ 作用力只需0.9kg即可觸發開關

◆膠帶在苛載下沉時要與纜繩保持5mm-10mm即可

技術參數：

◆ 環境溫度：-30℃～+50℃

◆ 相對濕度：不大于90％

◆開關額定電壓：20A/125，250或480VAC

◆觸點容量：2個SPDT(單刀雙擲開關)，10A/500V，開關可據需要接成常開或常閉形式

◆ 1″NPT導線開口(標準型有兩個，防爆型有一個)

◆開關殼體：鑄鋁防風雨外殼，防護等級NEMA4

◆ 整機重量：5.6kg

適用范圍：

◇ 各類皮帶輸送機

  安裝與調試：

▲ 撕裂開關設置在受料段膠帶下緩沖托輥之間按上安裝支架和撕裂開關、撕裂開關的拉環要與膠帶邊緣同高，若高度不夠可在支架下加上墊鐵或槽鋼，測好高度后再把支架與支座焊牢。

▲ 掛上攔索，一端穿過撕裂開關的拉環用索扣扣死，另一端穿過對方撕裂開 關支架中間的圓孔待用。安裝好兩只撕裂開關和掛兩條攔索，再加30度彎角處把兩條攔索扣在一起。

▲ 收緊雙方支架中間孔內的攔索然后扣死索扣。

▲ 攔索的松緊，一般作用在0.9Kg既可觸發開關為宜

▲膠帶在苛載下沉時要與纜繩保持5mm-10mm即可。
