當前位置： 首頁 > 新聞中心 > 行業新聞 ? GX型旋轉式格柵除污機
作者：admin 閱讀量：次 發表時間：2021-05-07 07:23
型,旋轉式,格柵,除污機,型,旋轉式,格柵,

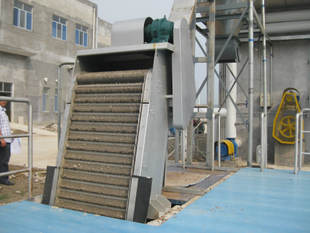

GX型旋轉式格柵除污機由驅動機構、機架、傳動機構、齒耙鏈牽引機構、撇渣機構、電氣控制等系統構成；電機、減速機、驅動機構安裝在機架上部，減速機輸出軸上的鏈輪，通過鏈條帶動鏈耙牽引機構的主動鏈輪旋轉，從動鏈輪的作用是張緊耙鏈安裝機架尾部，由安裝齒耙的鏈條牽引回轉，從而帶動安裝在兩牽引鏈條之間的齒耙一起回轉，每個齒耙都插在柵條縫隙內，將攔截的污物耙送到機架上部極限位置時，齒耙隨鏈條換向而翻轉，齒耙上的污物自動落入垃圾小車或其他輸送設施上運走。
工作原理
GX型旋轉式格柵除污機是由一種獨特的耙齒裝配成一組回轉格柵鏈。在減速器的驅動下，耙齒鏈進行逆水流方向回轉運動。耙齒鏈運轉到設備的上部時，由于槽輪和彎軌的導向，使每組耙齒之間產生相對自清運動，絕大部分固體物質靠重力落下。另一部分則依靠自清器的反向運動把粘在耙齒上的雜物清掃干凈。按水流方向耙齒鏈類同于格柵，在耙齒鏈軸上裝配的耙齒間隙以根據使用條件進行選擇。當耙齒把流體中的固態懸液物分離后可以保證水流暢通流過。
產品特點
設備自動化程度高，分離效率高，無噪音，動力消耗小，耐腐性能好；
設置了過載安全保護裝置，在設備發生故障時，會自動停機，可以避免設備超負荷工作；
該設備可以根據用戶需要任意調節設備運行間隔，實現周期性運轉，可手動，自動控制；
該設備結構設計合理，自身具有很強的自凈能力，不會發生堵塞現象，所以日常維護工作量很少；
耙齒采用不銹鋼材料制造，耙齒組合成柵條面，外加不銹鋼護板，耙齒節距有1100、150兩種規格150節距適用于大柵隙；可按需要，配制各種柵隙，柵隙從1-150mm可供選用；機寬從300-3000mm供用戶選型；
主要技術參數：
|
參數 規格型號 |
功率 |
過水流量(m3/h) |
設備寬 （mm） |
井寬 （mm） |
||||
|
GX-300 |
0.37 |
150 |
300 |
450 |
460 |
460 |
300 |
350 |
|
GX-400 |
0.37 |
170 |
340 |
420 |
510 |
540 |
400 |
450 |
|
GX-500 |
0.55 |
240 |
480 |
590 |
730 |
750 |
500 |
550 |
|
GX-600 |
0.55 |
308 |
620 |
764 |
920 |
960 |
600 |
680 |
|
GX-700 |
0.55 |
360 |
720 |
930 |
1124 |
1160 |
700 |
780 |
|
GX-800 |
0.75 |
440 |
880 |
1080 |
1330 |
1420 |
800 |
880 |
|
GX-900 |
0.75 |
550 |
1024 |
1250 |
1450 |
1580 |
900 |
980 |
|
GX-1000 |
0.75 |
580 |
1160 |
1450 |
1760 |
1830 |
1000 |
1080 |
|
GX-1100 |
1.1 |
650 |
1310 |
1670 |
200 |
2080 |
1100 |
1180 |
|
GX-1200 |
1.1 |
710 |
1470 |
1750 |
2080 |
2250 |
1200 |
1280 |
|
GX-1500 |
1.5 |
920 |
1840 |
2000 |
2250 |
2400 |
1500 |
1580 |
