雙秤架皮帶秤

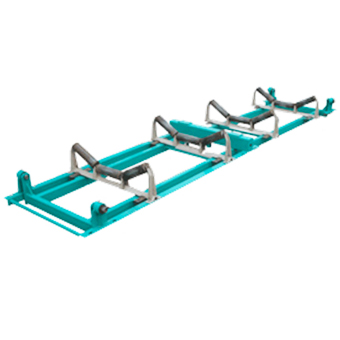

ICS-14系列全懸浮電子皮帶秤
采用全懸浮式稱重橋架，該橋架無支點和運動部件，具有長期穩定性，稱重性能好,精度高等優點，動態計量誤差小于±0.25%，為商業結算提供依據，主要適用于現場工藝要求高或需要進行貿易結算的場合。
14型稱重橋架為具有四組稱重托輥的全懸浮式結構，無耳軸支點和運動部件，維護量小，獨特的矩形杠桿、鋼性好、無變形、穩定性好。單元組件結構，可方便、迅速地現場安裝
系統組成：
ICS-14型
電子皮帶秤由四部分組成：ICS-14型稱重橋架，稱重傳感器， 速度傳感器、稱重控制儀表。
增加傾斜補償器后該皮帶秤可以安裝在變角度的場合。
工作原理：
稱重橋架安裝于輸送機架上，當物料經過時，計量托輥檢測到皮帶機上的物料重量通過杠桿作用于稱重傳感器，產生一個正比于皮帶載荷的電壓信號。速度傳感器直接連在大直徑測速滾筒上，提供一系列脈沖，每個脈沖表示一個皮帶運動單元，脈沖的頻率正比于皮帶速度。稱重儀表從稱重傳感器和速度傳感器接收信號，通過積分運算得出一個瞬時流量值和累積重量值，并分別顯示出來。
結構特性：
◆全懸浮式結構，無耳軸支點和可移動件，維護量小；
◆單元組件結構，力傳遞環節少，安裝簡捷，方便；
◆獨特的矩形杠桿，鋼性好、無形變、零點穩定性好；
◆抗側向力、抗水平力，有效減少了皮帶跑偏和落料偏移對系統精度的影響；
◆四只稱重傳感器，受偏載影響小、平穩、計量精度高；
◆稱重區域廣，三組或四組托輥使皮帶對稱重精度影響最小；
◆粉塵較大及有酸、堿、鹽等腐蝕性的特種場合，秤架采用不銹鋼制造或進行防腐處理。
主要技術參數：
系統精度：+/-0.25%
稱量范圍：1~8000t/h
皮帶寬度：500~2400mm
皮帶速度：0~4m/s
皮帶輸送機傾角：<6’(特殊物科《/=10’)
工作條件和安裝條件：
環境溫度：
機械：-20℃～+50℃
儀表：0℃～40℃
電源電壓：220V（+10﹪、-15﹪） 50Hz±2﹪
外形尺寸和安裝尺寸：
外形尺寸和安裝尺寸：
注：10-17A四組稱重托輥，10-17B二組稱重托輥
工作條件和安裝條件：
環境溫度：
機械：-20℃～+50℃
儀表：0℃～40℃
電源電壓：220V（+10﹪、-15﹪） 50Hz±2﹪
