　　ICS-17型電子皮帶秤

　　一、適用范圍

　　ICS-17型電子皮帶秤是在皮帶輸送系統中對散狀物料進行連續計量的理想設備，廣泛應用于工廠過程稱重，監測生產量、控制產品裝載及監測產品庫存量，此電子皮帶秤可為企業現代化管理提供重要的信息，具有結構簡單，稱量準確，操作方便，維護量小等優點，廣泛應用于各行各業。

　　二、電子皮帶秤工作原理：

　　當物料通過電子皮帶秤時，稱重傳感器檢測到皮帶上的物料重量轉換成電壓信號，送入稱重顯示儀表，測速傳感器檢測到皮帶的速度信號，送入稱重顯示儀表；稱重顯示儀表把接收到的重量信號及速度信號進行處理，得到物料的累積重量及瞬時流量，并分別在稱重儀表上將瞬時流量和累計重量顯示出來。儀表也可同時輸出正比于瞬時流量的模擬電流信號，傳送給DCS系統進行處理，顯示電子皮帶秤的瞬時流量和累計量以及自動化管理。

　　三、主要技術參數 四、工作條件和安裝條件

　　標定精度：±0.5% 環境溫度：

　　秤量范圍：0～8000t/h 機械：-20℃～70℃

　　皮帶寬度：500～2400mm 儀表：-20℃～50℃

　　皮帶速度：0～5m/s 電源電壓：220V（±10%、-15%）

　　皮帶輸送傾角：0～20° 50HZ±2%

　　遠傳傳輸：1200m

　　五、ICS-17型電子皮帶秤組成：主要由稱重橋架、稱重傳感器（2只）、速度傳感器（1只）、稱重顯示儀（1臺）、測速滾筒（1個）和全套安裝附件組成。

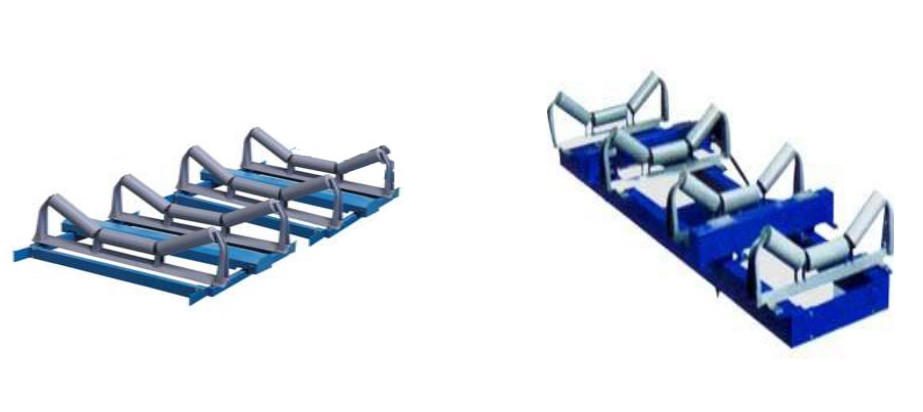

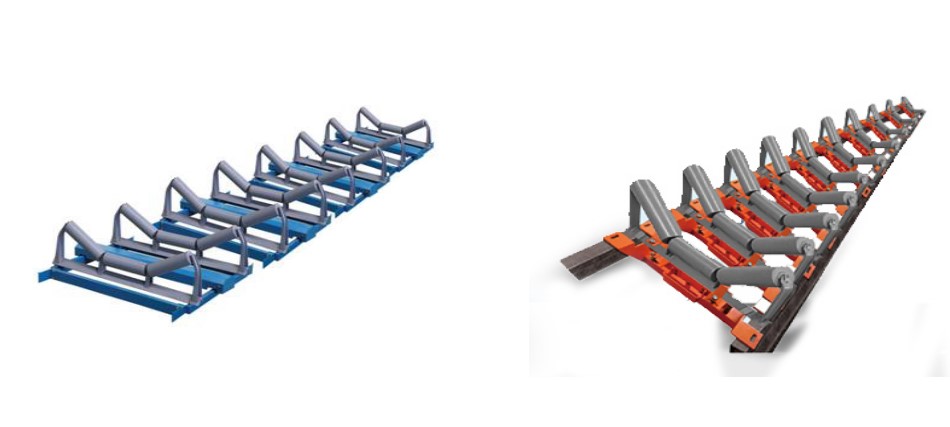

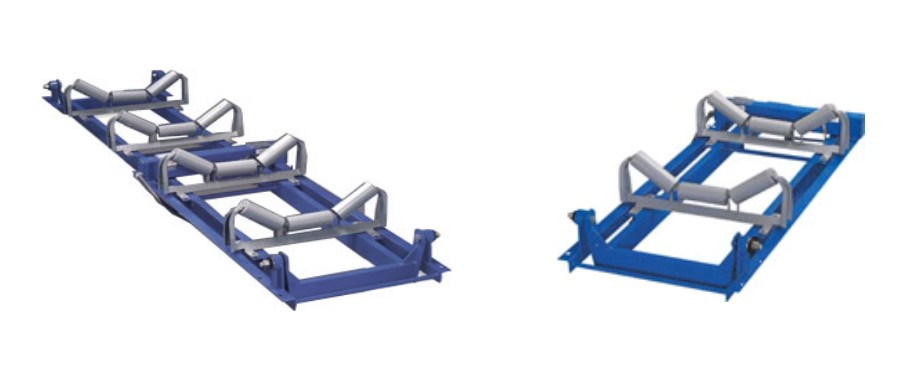

　　【稱重橋架】

　　1、結構簡單、力傳遞環節少、安裝簡捷方便；

　　2、獨特的矩形杠桿、剛性好、無變形；

　　3、無摩擦橡膠耳軸支承、防腐蝕、防潮、抗振動。
