產品名稱:速度傳感器

　　規格型號：E6B2/60-12型

　　適應范圍

　　E6B2/60-12C型速度傳感器可為企業現代化管理提供重要的信息，具有結構簡單，操作方便，便于系統管理等，廣泛應用于電力、冶金、煤炭、化工、食品、煙草、建材、港口等行業的稱重給煤機、電子皮帶秤、螺旋稱重給料機、配料秤、稱重給料機設備。

　　工作原理

　　測速傳感器安裝在皮帶機尾部滾筒，測速大直徑滾筒或測速滾輪上，測速滾筒/滾輪安裝在回程皮帶的上表面，消除了皮帶打滑造成的影響。該測速傳感器為數字式無炭刷脈沖發生器，皮帶運行時，速度傳感器發出一系列速度脈沖，每一個脈沖代表皮帶行程的一個單位長度，脈沖頻率和皮帶速度成正比。

　　速度傳感器的組成

　　稱重傳感器由四部分組成：

　　敏感元件、變換元件、測量元件、輔助電源。

　　系統特點

　　激勵電壓：24VDC±5%；

　　軟連接技術，更有效地保護了測速度且提高了設備的使用壽命。

　　測速傳感順軟連接、萬向節、關節軸承等皮帶秤配件。

　　無碳刷脈沖發生器，不需調整，無需維修；

　　封閉性能好，適用于戶外安；

　　適應溫度：－20℃～60℃；

　　鑄鋁外殼，具有良好的屏蔽性

　　溫度靈敏度：零值時為±0.0003% ，滿值時為±0.0004%

　　主要技術參數

　　60-12系列速度傳感器

　　一般用途的皮帶秤60-12B、N12B、N12F、SM12D、OVW2-06-2MHT、EL42A600Z5/28P6S6PR2，EC40A6-P4AR-600用于運行速度變化較大配料秤、給煤機稱重給料機；

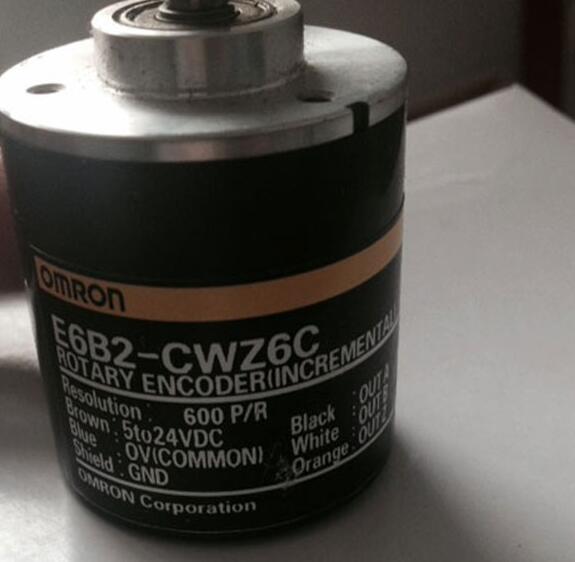

　　E6B2系列速度編碼器

　　空心軸內徑：φ6

　　電源電壓：12VDC;15VDC,24VDC

　　消耗電流：≤150mA

　　輸出電壓：0.5V～10.0V

　　響應頻率：8.5KHz

　　允許機械轉數：≤1000r/min

　　啟動力矩：1×102  N.m

　　使用溫度：-10℃～70℃

　　相對濕度：≤95

　　構造：防塵

　　重量：0.2Kg

　　速度傳感器接線方法

　　接線：打開蓋子，按圖標識接線，接線后蓋好上蓋。注意上蓋和接線口的密封。

　　將安裝支架架焊接在機架上，速度傳感器固定在支架上；

　　使用軟連接把速度傳感器和測速滾筒軸心連接起來，保持速度傳感器軸心與測速滾筒軸心在一條線上；

　　另一端連接稱重儀表9、10/11號端子安裝說明書接線；

　　工作條件和安裝條件

　　環境溫度：

　　—32℃——60℃

　　電源電壓：

　　24VDC（±10%、-15%）、50HZ（±2%）
