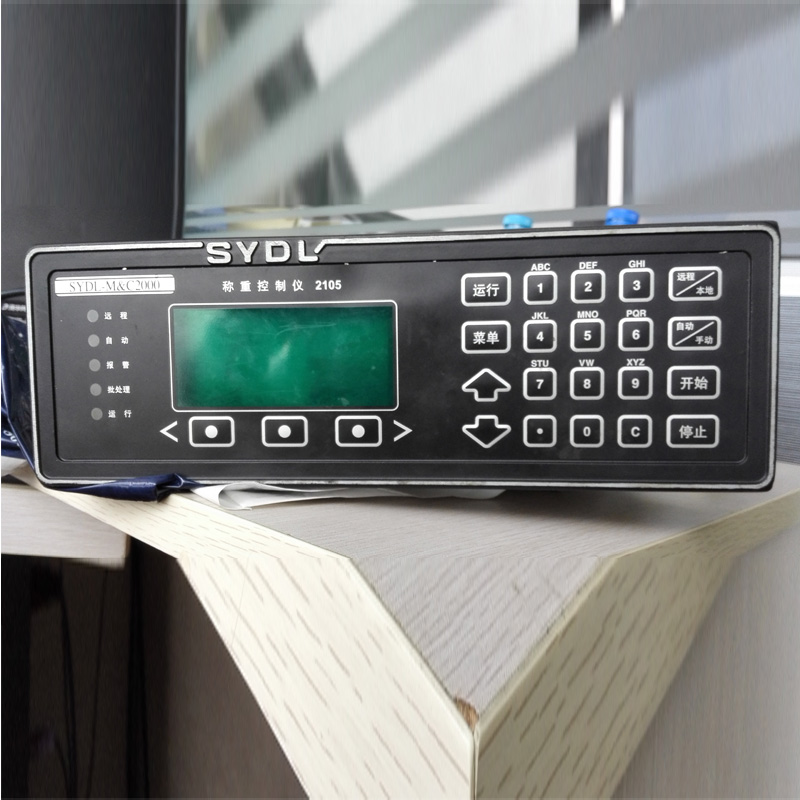

2105稱重控制儀主要是根據國內各地使用的千余臺皮帶秤及控制部分的實際經驗為基礎設計研制的，它去除了進口儀表的復雜操作，采用人機對話的形式用中文（漢字采用16X16點陣）直接顯示各種有關信息，操作、校準特別方便。具有自動零點校準、自動間隔校準、故障自診斷、高流量、低流量報警，多路輸入/輸出等功能，有多種通訊協議。

　　2105系列稱重儀表采用了多種通訊功能，這些通訊功能使得儀表可與計算機，打印機連接，輸入/輸出功能可用于驅動繼電器、電機啟動器、開關等。

　　?6?7環境參數

　　室內/室外  安裝地點應盡可能靠近稱重傳感器，注意防塵、防潮

　　存儲溫度   -40℃——+70℃

　　運行溫度   -10℃——+50℃

　　濕度：95%

　　電源 220VAC（-15%~+10%）  50Hz±2%

　　功率：50VA

　　保險絲  2A

　　EMI/RFI濾

　　稱重傳感器

　　儀表提供10VDC±10%，200mA激勵電源，可并聯6個稱重傳感器

　　靈敏度  0.5mV/V-3.5 mV/V

　　輸入信號：33Mv

　　稱重傳感器屏蔽接地

　　電纜距離大于60米（不超過900米）時采用激勵補償電路

　　跳線選擇本地或遠程 補償

　　主板數字輸入端口

　　儀表主板提供3個可編程輸入端口，接收干觸點開關信號。

　　主板數字輸出端口

　　儀表主板提供3個可編程輸出端口VDC集成電極開路輸出，可直接驅動控制繼電器。

　　電流板

　　一路4-20mA控制輸入（可選），一路4-20mA控制輸出，一路4-20mA瞬時流量輸出

　　通訊板

　　儀表可安裝通訊板，可使用標準RS-485串行接口或RS232串行接口與上位機通訊，采集儀表數據并對儀表進行操作。

　　主要性能

　　四行顯示,通過菜單選擇

　　5個狀態指示燈

　　物料流量或負荷的電流輸出

　　物料總量的脈沖輸出

　　自動調零、調間隔

　　自動零點跟蹤

　　光電藕合的數字輸入和輸出

　　報警和故障提示

　　通訊功能:RS232、RS485多站通訊網絡

　　一路過程控制模式:PID控制輸出
